Penyambung yang mengambil 42 N untuk disambungkan dan satu yang mengambil 68 N mungkin kedua-duanya berfungsi secara elektrik. Namun dari segi mekanikal, ia bukan produk yang sama.
Sebelum memutuskan sama ada mana-mana keputusan boleh diterima, tiga soalan perlu dijawab: Apa sebenarnya yang dipadankan? Pada kelajuan berapa? Dan mengikut keperluan produk yang mana?
Itulah peranan praktikal EIA-364-13.
EIA-364-13E, Prosedur Ujian Daya Penyambungan dan Pemisahan untuk Penyambung Elektrik dan Soket, menyediakan kaedah untuk menentukan daya yang diperlukan untuk menyambungkan dan melepaskan penyambung elektrik, soket dan peranti penyambungan tertentu. Kecuali dinyatakan sebaliknya oleh dokumen rujukan, Kaedah A terpakai.
Satu perbezaan penting dari awal:
EIA-364-13 mentakrifkan kaedah ujian. Ia tidak memberikan setiap penyambung daya penyambungan atau pelepasan yang sama yang boleh diterima.
Penyambung, produk atau spesifikasi pelanggan masih boleh menentukan kelajuan ujian, konfigurasi spesimen, keadaan latch, had daya dan keperluan lain.
Perbezaan itulah permulaan ujian EIA-364-13 yang berguna.
Apa yang Sebenarnya Diukur EIA-364-13
Pada tahap paling mudah, ujian penggabungan mengukur daya yang diperlukan untuk membawa antara muka penyambung yang ditentukan ke dalam keadaan bersambung. Ujian pemisahan mengukur daya yang diperlukan untuk memisahkannya semula.
Bunyi itu mudah sehingga penyambung sampai ke lampu.
Satu pemasangan sebenar mungkin mempunyai dua atau empat puluh kenalan. Ia mungkin termasuk pin panduan, ciri polarisasi, meterai, selat, pemasangan PCB atau bundel kabel. Beberapa spesifikasi menilai pasangan penyambung sebenar; yang lain memerlukan alat pengukur atau alat penggabungan yang ditetapkan.
Semua butiran tersebut boleh mengubah apa yang dilihat oleh load cell.
Untuk daya penyambungan, nilai yang tidak dijangka tinggi boleh menyebabkan jurutera menyiasat gangguan dimensi, beban sentuhan, penjajaran, geseran rumah atau keadaan mekanikal lain. Daya pelepasan yang tidak dijangka rendah mungkin membenarkan pemeriksaan pengekalan antara muka, kehausan sentuhan, variasi dimensi atau perubahan selepas kitaran pasangan berulang.
Kedua-dua nilai tidak harus ditafsirkan tanpa mempertimbangkan spesifikasi penyambung sebenar.
Kaedah A vs Kaedah B: Tentukan Apa yang Sedang Disambungkan
Skop EIA-364-13 menampung konfigurasi penyambungan penyambung serta penyambung atau soket yang digunakan dengan tolok atau peranti tertentu. Kaedah A digunakan kecuali dokumen rujukan menyatakan sebaliknya.
Dari sudut ujian-kejuruteraan, soalan berguna adalah mudah:
Apakah antara muka penggabungan yang ditetapkan untuk ujian ini?
Dengan pemasangan mating sebenar, fixture perlu menghasilkan semula hubungan yang dimaksudkan antara kedua-dua komponen. Di mana alat pengukur terkawal atau peranti penyambungan ditetapkan, peralatan perlu memegang antara muka yang ditetapkan dengan betul dan berulang.
Jangan pilih konfigurasi hanya kerana ia lebih mudah untuk dipasang. Semak piawaian terkawal dan spesifikasi produk rujukan terlebih dahulu.
| Pertimbangan Ujian | Actual Mating Assembly | Specified Gauge / Peranti |
|---|---|---|
| Apa yang dinilai? | Pasangan penyambung yang dimaksudkan | Antara muka terhadap geometri mating yang ditakrifkan |
| Fixture kekal | Kedua-dua komponen mating | Penyambung/soket dan peranti yang ditentukan |
| Kebimbangan penjajaran | Paksi gabungan kedua-dua komponen | Paksi peranti-ke-antara muka |
| Sumber keadaan ujian | Spesifikasi rujukan | Spesifikasi rujukan |
Perbezaan menjadi penting apabila keputusan dari makmal berbeza dibandingkan. Nilai daya hanya boleh dibandingkan secara bermakna apabila konfigurasi pasangan asas juga boleh dibandingkan.
Tentukan penyambung sebelum anda mentakrifkan tetapan mesin
Salah satu cara paling mudah untuk menghasilkan data daya penyambung yang tidak konsisten adalah dengan memulakan pengaturcaraan penguji sebelum syarat spesimen ditakrifkan.
Untuk ujian berulang, rekodkan pasangan atau tolok penyambung tersebut, populasi sentuhan, orientasi dan sejarah spesimen. Perhatikan sama ada pemasangan dipasang pada PCB, kabel atau rumah dan sama ada bahagian-bahagian tersebut mempengaruhi cara ia boleh dipasang.

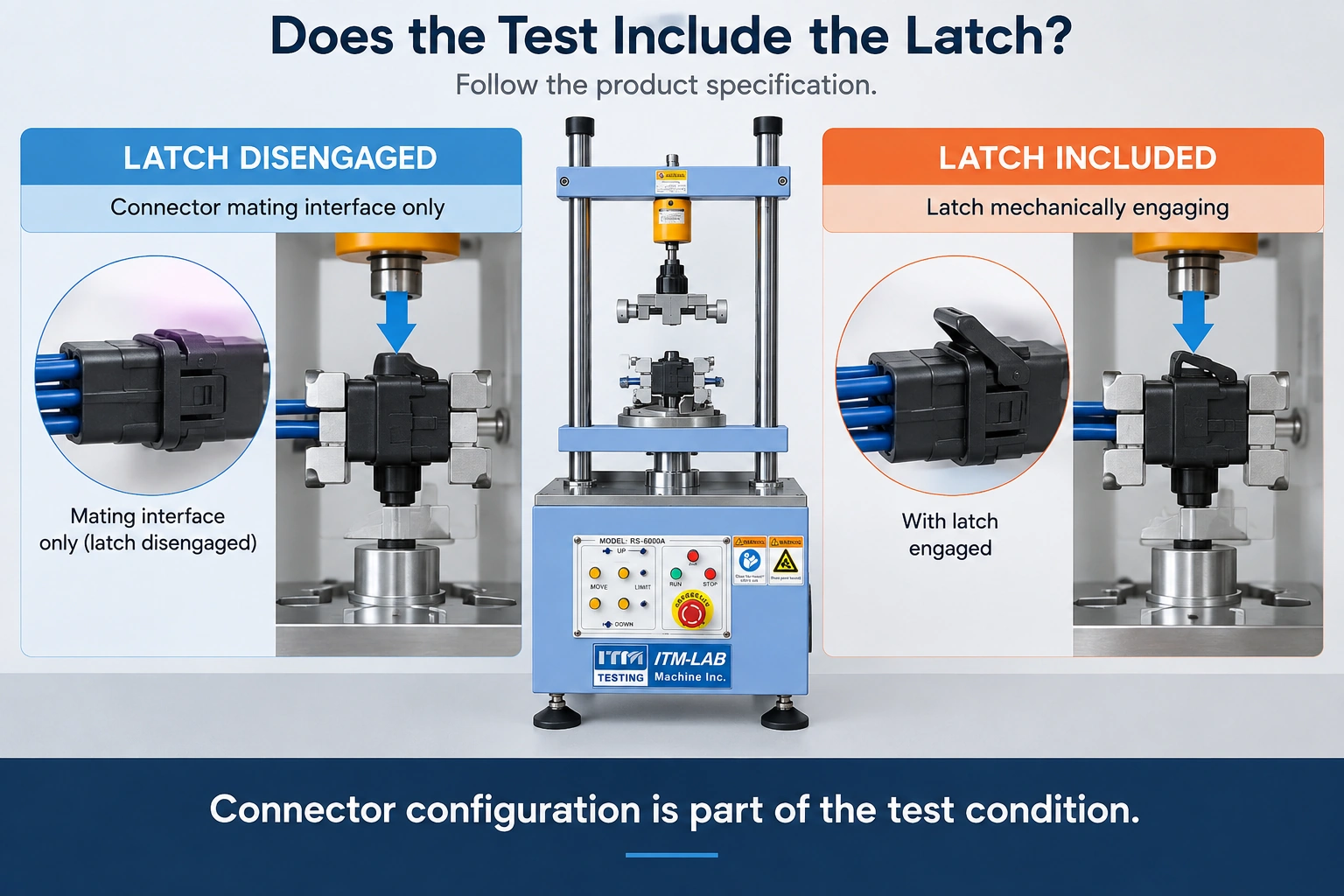

Kemudian lihat sistem kunci.
Adakah kunci itu sebahagian daripada pengukuran?
Tidak semestinya.
Sebagai contoh, spesifikasi produk TE Connectivity yang diterbitkan yang merujuk EIA-364-13 menentukan pengukuran mating dan unmating dengan latches terputus. Ia juga mentakrifkan had daya khusus produk dan kadar ujian maksimum. Syarat-syarat tersebut tergolong dalam spesifikasi penyambung tersebut; ia bukan keperluan universal EIA-364-13.
Keluarga penyambung lain mungkin mengendalikan ciri penguncian secara berbeza.
Sebelum ujian, jawab soalan yang kelihatan mudah:
Adakah anda mengukur antara muka penggabungan, atau keseluruhan tindakan mekanikal termasuk latch?
Jika keadaan itu berubah antara ujian, keputusan mungkin tidak lagi menerangkan peristiwa mekanikal yang sama.
Reka bentuk kelengkapan lebih penting daripada yang kelihatan
Penguji daya hanya mengetahui beban yang dihantar melalui paksi pengukurannya. Ia tidak dapat menentukan sama ada beban itu datang dari kenalan, rumah penyambung atau peralatan yang kurang baik.
Pertimbangkan dua bahagian penyambung yang sepatutnya bersambung pada garis tengah yang sama.
Jika dipasang pada sudut sedikit, mesin masih boleh menolak kedua-duanya bersama. Walau bagaimanapun, daya yang diukur kini mungkin termasuk beban sisi, geseran ciri panduan, gangguan rumah dan ubah bentuk yang disebabkan oleh susunan itu sendiri.
Puncak daya yang disebabkan oleh ketidaksejajaran masih merupakan bacaan sel beban sebenar. Ia tidak semestinya tingkah laku penyambung yang anda ingin ukur.
Ini menjadi sangat penting dengan penyambung berketumpatan tinggi dan berbilang pin, di mana beberapa sentuhan dan permukaan panduan boleh berinteraksi dalam jarak perjalanan yang pendek.

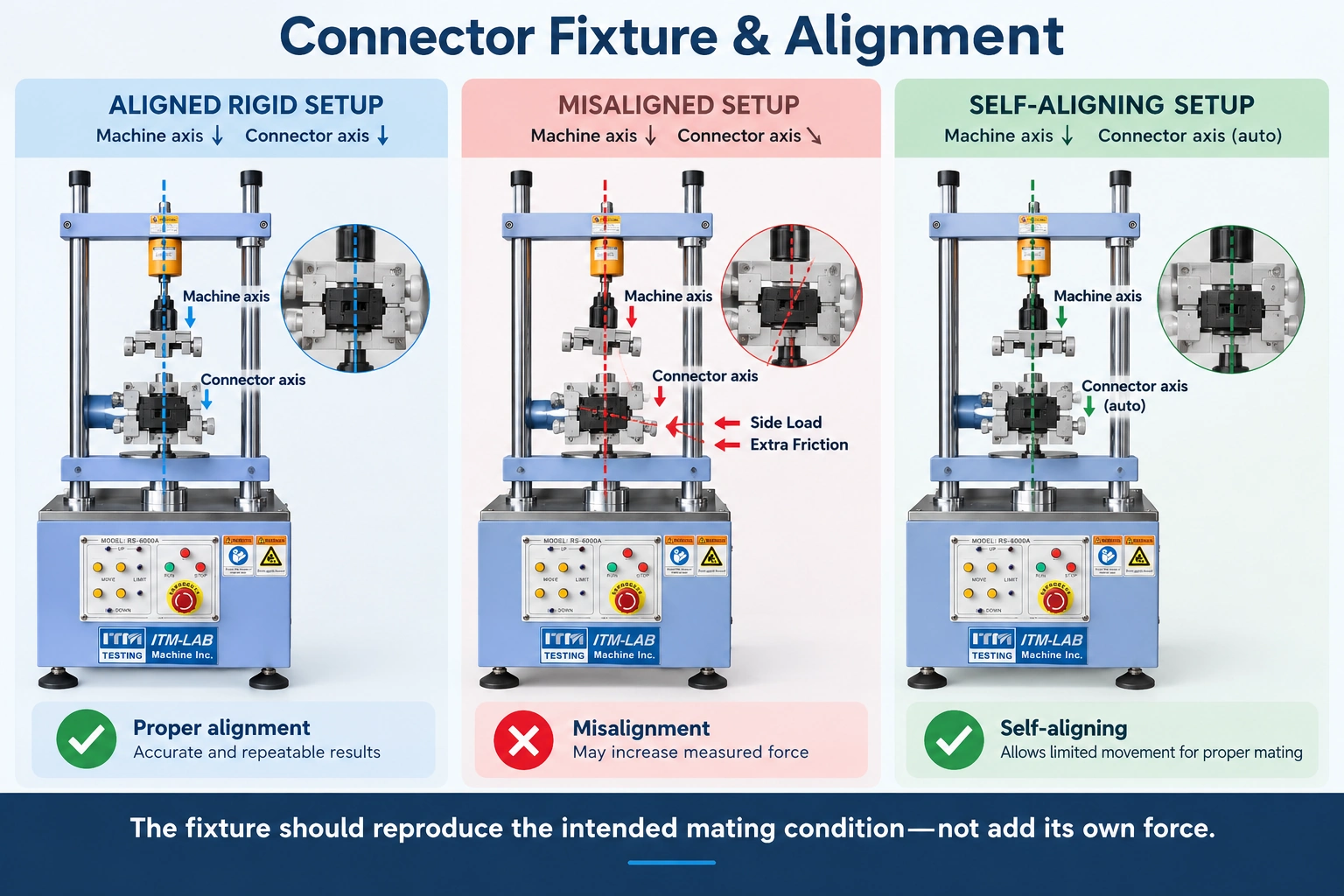

Rigid atau self-aligning?
Peralatan tegar boleh berfungsi dengan baik apabila geometri penyambung dan paksi sambungan dikawal dengan tepat. Ia menyediakan rujukan yang stabil dan boleh diulang.
Tetapi kekakuan yang lebih tinggi tidak semestinya lebih baik.
Jika dua bahagian fixture rigid sedikit tidak selari, mesin mungkin memaksa penyambung untuk mengimbangi ralat tetapan yang tidak wujud dalam pemasangan biasa.
Susunan terapung atau penjajaran sendiri boleh berguna apabila diperlukan oleh spesifikasi yang berkenaan atau apabila kebebasan terhad diperlukan untuk meniru tingkah laku penyambung.
Tiada peraturan universal bahawa setiap lampu harus terapung atau setiap lampu harus kaku. Pendekatan yang betul bergantung pada penyambung dan keadaan ujian yang ditetapkan.
Pemeriksaan berguna sebelum mengumpul data pengeluaran ialah menjalankan beberapa kitaran percubaan berkelajuan rendah dan memantau spesimen. Jika penyambung kelihatan beralih, membengkok, berpusing atau memecut ke dalam penjajaran semasa penglibatan, siasat susunan sebelum menganggap lengkung daya yang terhasil sebagai data asas.
Kelajuan ujian: Ikut spesifikasi rujukan
Terdapat kesilapan berulang dalam ujian penyambung: seseorang mencari kelajuan ujian dalam laporan lama atau helaian data penyambung lain dan menganggapnya sebagai kelajuan EIA-364-13 untuk setiap produk.
Spesifikasi penyambung yang diterbitkan menunjukkan mengapa pendekatan itu tidak boleh dipercayai.
Spesifikasi One Molex yang merujuk EIA-364-13 menggunakan 25 ± 3 mm/min dan mentakrifkan daya pasangan pada maksimum 39.2 N dan daya unmating pada minimum 2.45 N. Satu lagi spesifikasi Molex menggunakan 25 ± 6 mm/min dan menyatakan keperluan daya berdasarkan setiap litar.
Contoh TE yang disebutkan sebelum ini menggunakan kadar maksimum 12.7 mm/min dengan selak dilepaskan. Spesifikasi penyambung TE yang berbeza menggunakan 100 mm/min untuk pengukuran mating dan unmating.
Letakkan contoh-contoh itu bersebelahan dan perkara menjadi jelas:
| Contoh Diterbitkan | Kelajuan Ujian | Keperluan Pasangan | Keperluan Unmating |
|---|---|---|---|
| Penyambung A | 25 ± 3 mm/min | 39.2 N max | 2.45 N min |
| Connector B | 25 ± 6 mm/min | Spesifik produk / setiap litar | Spesifik produk / per litar |
| Connector C | ≤12.7 mm/min | 9.8 N/contact max | 0.9 N/contact min |
| Connector D | 100 mm/min | Spesifik produk | Spesifik produk |
Ini adalah contoh keperluan keperluan khusus produk, bukan nilai untuk disalin ke dalam pelan ujian baru.
Peraturan praktikalnya ialah:
Jangan pilih had kelajuan ujian atau had daya hanya dari nombor EIA-364-13. Semak spesifikasi yang memanggil kaedah tersebut.
A Aliran Kerja Ujian EIA-364-13 Praktikal
Setelah keperluan jelas, urutan makmal menjadi agak mudah.
Mulakan dengan mengenal pasti edisi EIA-364-13 yang dikawal dan produk atau spesifikasi pelanggan yang memanggilnya. Rekod konfigurasi pasangan yang diperlukan, kelajuan, keadaan spesimen, keadaan kunci dan kriteria penerimaan.
Seterusnya, sediakan penyambung dalam keadaan yang diperlukan. Penyambung pengeluaran yang penuh dan sampel kejuruteraan yang separa diisi mungkin menghasilkan daya yang sangat berbeza. Perkara yang sama berlaku untuk spesimen baru berbanding yang telah melalui kitaran pembiakan berulang kali.
Pasang spesimen dan tetapkan paksi pengaitan. Sebelum mengumpul data, sahkan bahawa penyambung boleh melengkapkan perjalanan yang diperlukan tanpa kelengkapan menyentuh rumah, kabel, PCB atau struktur mesin.
Jalankan stroke mating pada kadar yang ditetapkan dan rakam tindak balas daya sepanjang perjalanan yang diperlukan.
Dari keadaan mated penuh, lakukan stroke unmating di bawah syarat yang diperlukan.
Akhir sekali, bandingkan nilai yang diukur dengan keperluan produk yang berkenaan.
Untuk kerja pembangunan, mengekalkan data daya-sesaran lengkap adalah berguna walaupun kriteria penerimaan formal hanya memerlukan daya maksimum atau minimum.
Mating Force bukan terminal retention force
Istilah-istilah ini kadang-kadang dicampur kerana semuanya melibatkan menolak atau menarik komponen penyambung. Mereka tidak menjawab soalan kejuruteraan yang sama.
Daya Mating menerangkan rintangan mekanikal apabila antara muka penyambung yang ditentukan bergabung.
Daya pemisahan menerangkan rintangan apabila antara muka tersebut berpisah.
Daya penahanan terminal berkaitan dengan keupayaan terminal atau kenalan individu untuk kekal dalam rumahnya.
Daya tarikan crimp sekali lagi bertanya soalan berbeza: sejauh mana konduktor secara mekanikal dipegang oleh terminal yang dirangkai.
Spesifikasi penyambung boleh mengandungi beberapa keperluan ini secara bersebelahan. Sebagai contoh, dokumentasi penyambung yang diterbitkan boleh merujuk EIA-364-13 untuk ujian mate/unmate sambil menetapkan penahanan terminal kepada prosedur ujian berasingan.
Perkakasan pengukuran daya yang serupa mungkin boleh disesuaikan untuk lebih daripada satu ujian ini, tetapi perlengkapan, spesimen dan tafsiran adalah berbeza.
Perbezaan ini amat berguna apabila menyediakan RFQ. "Daya tarik penyambung" sahaja tidak cukup untuk mentakrifkan ujian.
Nombor puncak hanyalah sebahagian daripada cerita
Andaikan dua penyambung kedua-duanya mencapai daya gabungan puncak 48 N.
Jika itu sahaja keputusan yang disimpan, ia kelihatan sama.
Sekarang lihat lengkung daya-anjakan lengkap.
Penyambung pertama naik dengan lancar apabila kenalan berinteraksi dan mencapai puncaknya berhampiran kedudukan yang dijangka.
Yang kedua menunjukkan lonjakan tajam 48 N di pertengahan perjalanan, jatuh ke belakang, dan kemudian meneruskan proses mengikat.
Itu adalah tingkah laku mekanikal yang sangat berbeza.
Jejak daya-peralihan membantu menunjukkan di mana rintangan berlaku, bukan sekadar berapa besar nilai maksimum menjadi.
Lengkung yang agak lancar mungkin menunjukkan penglibatan secara beransur-ansur diikuti dengan puncak penggabungan utama dan penyempurnaan strok. Lonjakan tajam awal mungkin membenarkan pemeriksaan penjajaran, ciri panduan, gangguan rumah atau kejadian sentuhan awal yang tidak dijangka. Kenaikan curam di penghujung perjalanan mungkin membenarkan pemeriksaan dasar peralatan, penglibatan latch, gangguan dimensi atau sentuhan kelengkapan.
Ini adalah petunjuk diagnostik, bukan diagnosis automatik. Bentuk lengkung yang sama boleh mempunyai lebih daripada satu punca.
Itulah sebabnya lengkung ini paling berguna apabila digabungkan dengan pemeriksaan spesimen dan pengetahuan tentang geometri penyambung.
Contoh Berfungsi: Mengkonfigurasi Ujian Penyambungan Penyambung
Pertimbangkan penyambung hipotesis 24-kedudukan.
Nilai berikut hanya digunakan untuk menunjukkan logik equipment-selection. Ia bukan had EIA-364-13.
Mula dengan kapasiti daya.
Puncak jangkaan 70 N adalah kira-kira 7.1 kgf.
Konfigurasi 5 kgf tidak dapat menampung puncak yang dijangka itu dan oleh itu boleh dihapuskan.
Julat 10 kgf secara nominal meliputi 70 N, tetapi ia meninggalkan ruang kepala yang terhad. Jika variasi sampel atau spesimen abnormal boleh melebihi nilai jangkaan, perkara itu perlu dipertimbangkan.
Konfigurasi 20 kgf memberikan kapasiti yang jauh lebih besar. Sama ada ia pilihan yang lebih baik bergantung kepada spesifikasi sensor sebenar, resolusi pengukuran yang diperlukan, elaun beban beban dan variasi yang dijangka.
Bukan maksudnya bahawa 20 kgf sentiasa pilihan yang betul untuk penyambung 70 N.
Ia adalah bahawa julat daya harus dipilih daripada amplop ujian sebenar dan bukannya secara lalai menggunakan kapasiti mesin tertinggi yang tersedia.
Seterusnya perjalanan. Pergerakan 32 mm yang diperlukan adalah dengan selesa dalam sistem yang menyediakan 150 mm lejang ujian.
Kadar 25 mm/min yang diminta juga berada dalam penguji yang direka untuk pergerakan terkawal berkelajuan rendah.
Pada tahap ini, fixture mungkin merupakan bahagian konfigurasi yang paling khusus untuk aplikasi. Penyambung 24 kedudukan boleh menghasilkan beban sisi yang besar jika bahagian penggabungannya dipegang di luar paksi. Lukisan penyambung—atau lebih baik lagi sampel fizikal untuk geometri luar biasa—membantu menentukan peralatan sebelum pembuatan.
Spesifikasi peralatan yang terhasil kini boleh ditulis dengan lebih jelas:
Julat daya yang sesuai + 25 mm/min pergerakan terkawal + sekurang-kurangnya 32 mm pergerakan boleh guna + peralatan khusus penyambung + rakaman daya/anjakan
Itu adalah spesifikasi pembelian yang lebih baik daripada hanya meminta "penguji penyambung 100 kgf."
Di mana penyambung memaksa data menjadi salah
Apabila keputusan berulang tidak konsisten, load cell tidak selalu menjadi punca utama.
Penyambung berada di luar paksi. Walaupun ralat sudut kecil boleh menambah geseran atau gangguan rumah.
Kedudukan perlawanan berubah antara spesimen. Penyambung yang dipasang pada permukaan rujukan berbeza setiap kali tidak diuji di bawah keadaan mekanikal yang sama.
Keadaan kunci tidak konsisten. Satu spesimen diuji dengan selak terbuka; Satu lagi termasuk penglibatan selat.
Kelajuan ujian datang dari spesifikasi yang salah. Kadar yang digunakan untuk keluarga penyambung sebelumnya disalin ke dalam program baru tanpa memeriksa keperluan yang berkenaan.
Sejarah penyambung tidak diketahui. Spesimen baru dibandingkan dengan yang telah dikawinkan berulang kali.
Julat daya yang dipilih adalah terlalu besar. Kapasiti maksimum mesin dan julat pengukuran yang paling sesuai bukanlah soalan yang sama.
Kabel atau PCB sedang memuatkan spesimen. Ikatan kabel yang kaku boleh menyebabkan pra-beban atau momen lentur sebelum proses mengawan bermula.
Ini adalah masalah persediaan biasa, tetapi ia boleh menyukarkan perbandingan data force yang baik.
Tabiat makmal yang berguna adalah menyimpan maklumat tetapan bersama keputusan berangka. Nilai daya tanpa konfigurasinya jauh kurang berguna enam bulan kemudian.
Memilih Peralatan untuk Ujian EIA-364-13
Penguji daya penyambung kanan bukan sahaja yang mempunyai kapasiti beban tertinggi.
Mulakan dengan beban mating dan unmating yang dijangka dan pilih julat daya yang meliputi mereka dengan headroom yang sesuai. Pertimbangkan resolusi pengukuran yang diperlukan untuk aplikasi dan bukannya memilih kapasiti maksimum secara lalai.
Seterusnya, sahkan kelajuan dan strok.
Mesin memerlukan pergerakan yang cukup boleh digunakan untuk ujian lengkap, bukan hanya panjang penglibatan nominal penyambung. Geometri kelengkapan dan kedudukan pendekatan boleh mengambil masa perjalanan tambahan.
Ruang kerja juga penting. Penyambung kecil yang dipasang pada PCB atau dipasang pada pemasangan kabel mungkin memerlukan ruang pemasangan yang jauh lebih besar daripada dimensi rumahnya.
Akhir sekali, tentukan data apa yang perlu dihasilkan oleh ujian.
Untuk pemeriksaan penerimaan yang mudah, nilai puncak mating atau unmating yang berkenaan mungkin mencukupi. Untuk perbandingan kejuruteraan, penilaian pembekal atau analisis kegagalan, data daya dan anjakan yang diselaraskan memberikan lebih banyak konteks.
RS-6600A untuk Penyambungan & Ujian Daya Penyambung
ITM-LAB RS-6600A Connector Insertion & Extraction Force Tester direka untuk pengukuran daya penyambung terkawal, unmating dan pengukuran daya penyambung berkaitan.
Kapasiti daya tersedia 5, 10, 20, 50 dan 100 kgf membolehkan julat pengukuran dipilih mengikut aplikasi dan bukannya menggunakan satu kapasiti untuk setiap penyambung.
Sistem ini menyediakan 0–150 mm dan konfigurasi dengan kelajuan ujian 0.01–300 mm/min atau 0.01–600 mm/min. Motor servo Panasonic mengawal gerakan ujian sementara sistem merekod daya bersama dengan sesaran.
| Parameter | RS-6600A |
|---|---|
| Kapasiti daya | 5 / 10 / 20 / 50 / 100 kgf |
| Test stroke | 0–150 mm |
| Kelajuan ujian | 0.01–300 atau 0.01–600 mm/min |
| Resolusi sesaran | 0.001 mm |
| Unit Force | N, kN, gf, kgf, lb |
| Ketepatan peralatan | Tahap 0.5 |
| sistem pemacu | motor servo Panasonic |
| Fixture | Boleh dikonfigurasikan kepada geometri penyambung |
Peralatan akhir harus dipilih atau direka mengikut geometri penyambung sebenar, arah sambungan dan keadaan ujian yang diperlukan.
Untuk aplikasi baru, lukisan penyambung dan foto biasanya lebih berguna daripada nama penyambung sahaja.
Apa yang perlu dihantar apabila meminta sistem ujian daya penyambung
Untuk pasangan penyambung standard, pemilihan peralatan mungkin mudah. Untuk perumah yang luar biasa, pemasangan PCB atau penyambung berbilang pin, sedikit maklumat aplikasi menjimatkan banyak perbalahan.
Maklumat berguna termasuk:
Pengeluar penyambung / nombor bahagian · Lukisan palam dan soket · Dimensi keseluruhan · Kiraan sentuhan · Jangkaan daya penyambungan dan pelepasan · Kelajuan yang diperlukan · Perjalanan yang diperlukan · Keadaan kunci · EIA-364-13 / spesifikasi produk yang berkenaan · Output yang diperlukan · Foto atau sampel penyambung
Untuk peralatan khas, lukisan dimensi amat berguna. Sampel fizikal mungkin lebih baik untuk geometri kompleks.
Objektifnya adalah untuk mentakrifkan laluan beban sebenar sebelum fixture dihasilkan.
Soalan Lazim
Adakah EIA-364-13 menetapkan had daya pasangan?
Bukan sebagai satu nilai universal untuk semua penyambung. EIA-364-13 menyediakan kaedah ujian daya pengasangan dan pelepasan; Penyambung, produk atau spesifikasi pelanggan yang berkenaan menentukan had penerimaan yang berkaitan. Spesifikasi penyambung yang diterbitkan yang merujuk kepada EIA-364-13 menggunakan had berbeza untuk antara muka yang berbeza.
Berapa kelajuan yang patut saya gunakan untuk ujian EIA-364-13?
Gunakan kadar yang diperlukan oleh spesifikasi produk ujian dan rujukan yang berkenaan, bukannya menyalin kelajuan dari penyambung lain. Spesifikasi produk yang diterbitkan yang merujuk kepada EIA-364-13 menunjukkan bahawa keluarga penyambung yang berbeza boleh menggunakan kadar ujian yang sangat berbeza.
Patutkah kunci penyambung disambungkan semasa ujian?
Hanya jika itu adalah konfigurasi ujian yang diperlukan. Beberapa spesifikasi yang diterbitkan secara jelas menghendaki pengukuran penggabungan dan pelepasan dengan selak dilepaskan. Sentiasa semak penyambung yang berkenaan atau spesifikasi pelanggan.
Adakah daya gabungan sama dengan daya penahanan terminal?
No. Daya penyambungan dan daya pemisahan menerangkan interaksi antara antara muka penyambung bersambung. Penahanan terminal menilai sejauh mana sentuhan individu kekal dalam rumah penyambungnya. Ini adalah ujian mekanikal berasingan dan mungkin menggunakan prosedur serta kelengkapan yang berbeza.
Julat load-cell apa yang patut saya gunakan untuk ujian daya penyambung?
Mulakan dengan daya ujian maksimum yang dijangka, kemudian pertimbangkan variasi sampel, ruang kepala yang diperlukan, resolusi pengukuran dan spesifikasi sensor sebenar. Memilih kapasiti tertinggi yang tersedia secara lalai tidak semestinya strategi pengukuran terbaik.
Satu nombor standard bukan pelan ujian lengkap
EIA-364-13 menyediakan jurutera penyambung dengan kaedah biasa untuk pengukuran daya penggabungan dan pemisahan. Ia tidak menghilangkan keperluan untuk memahami penyambung yang sedang diuji.
Sebelum spesimen pertama dimasukkan ke dalam peralatan, anda harus tahu apa yang sedang dipadankan, sama ada kunci disertakan, kelajuan yang digunakan, keperluan daya yang terpakai, bagaimana paksi gabungan akan diselaraskan dan sama ada anda memerlukan nilai puncak sahaja atau tindak balas sesaran daya lengkap.
Setelah soalan-soalan itu diselesaikan, pemilihan peralatan menjadi lebih mudah.
Untuk ITM-LAB RS-6600A, sistem ujian boleh dikonfigurasikan mengikut keperluan force range, kelajuan ujian, strok, fixture dan output data, bukannya hanya sekitar kapasiti mesin.
Tentukan keperluan penyambung terlebih dahulu. Konfigurasikan penguji daya kedua.
