Kedua-duanya berkata:
Kami memerlukan mesin ujian tegangan untuk ISO 6892-1.
Lukisan pertama menunjukkan spesimen aluminium nipis.
yang kedua menunjukkan bar keluli berkekuatan tinggi yang dimesin.
Mereka tidak sepatutnya menerima sebut harga yang sama secara automatik.
Piawaian adalah sama. Daya mungkin berbeza sama sekali. Begitu juga dengan load cell, grips, extensometer, kaedah kawalan, dan aliran kerja ujian.
Itulah perbezaan yang dibincangkan dalam panduan ini.
ISO 6892-1 adalah keperluan kaedah ujian. Ia bukan spesifikasi mesin.
Jika anda memilih peralatan, titik permulaan yang berguna bukan sahaja nombor standard. Ia adalah spesimen yang sedang duduk—atau bakal duduk—di bangku makmal anda.
ISO 6892-1 bukan spesifikasi mesin
Edisi semasa ialah ISO 6892-1:2019, Bahan logam — Ujian tegangan — Bahagian 1: Kaedah ujian pada suhu bilik. ISO menyemak dan mengesahkan edisi ini pada tahun 2025, jadi ia kekal terkini. Ia menetapkan kaedah untuk ujian tegangan bahan logam dan mentakrifkan sifat mekanikal yang boleh ditentukan pada suhu bilik.
Itu mentakrifkan ujian.
Ia tidak mentakrifkan satu konfigurasi mesin universal.
Spesimen helaian nipis dan bar bulat yang dimesin boleh termasuk dalam program ujian ISO 6892-1. Tetapi satu mungkin gagal di bawah 20 kN manakala satu lagi memerlukan lebih daripada 100 kN.
Walaupun dua spesimen menghasilkan daya maksimum yang serupa, mereka mungkin tidak menggunakan genggaman yang sama.
Dan jika satu makmal hanya memerlukan kekuatan tegangan manakala satu lagi memerlukan kekuatan bukti dengan kadar regangan terkawal, keperluan pengukuran dan kawalan mereka berubah lagi.
Jadi apabila pertanyaan berkata:
ISO 6892-1 mesin diperlukan.
kami sudah mengetahui piawaian.
Apa yang masih kita perlukan ialah ujian.
nombor pertama yang diperlukan: daya jangkaan
Tunjukkan lukisan spesimen dan kami boleh mula menukar keperluan ujian kepada keperluan mesin.
Untuk saiz peralatan awal, anggaran berguna adalah:
Jangkaan Daya Maksimum ≈ Kawasan Keratan Rentas Asal × Kekuatan Tegangan Dijangka
Ini bukan prosedur ujian ISO atau pengiraan penerimaan. Ia adalah anggaran pertama yang praktikal untuk pemilihan mesin.
Ambil spesimen bulat yang dimesin dengan diameter data-end 8 mm.
Luas keratan rentasnya adalah:
A₀ = π × 8² / 4 ≈ 50.3 mm²
Jika kekuatan tegangan yang dijangka adalah kira-kira 600 MPa:
50.3 mm² × 600 N/mm² ≈ 30,200 N
Jadi kita lihat secara kasar:
30 kN
Sekarang hanya tukar dua perkara: diameter spesimen dan kekuatan bahan.
Ambil 16 mm dan jangkaan kekuatan tegangan 900 MPa.
Kawasan ini menjadi:
A₀ ≈ 201.1 mm²
dan:
201.1 mm² × 900 N/mm² ≈ 181,000 N
atau lebih kurang:
181 kN
Piawaian ISO yang sama.
Kira-kira enam kali ganda daya.
Perbezaan itu cukup besar untuk menggerakkan ujian ke julat kapasiti mesin yang berbeza sama sekali.
Ia juga menunjukkan mengapa penerangan seperti "steel tensile test" tidak mencukupi untuk pemilihan peralatan. Gred bahan penting, tetapi geometri juga penting.
Untuk spesimen rata, logik laluan pertama yang sama digunakan:
A₀ = lebar × ketebalan
Kemudian:
A₀ × jangkaan kekuatan tegangan ≈ daya maksimum yang dijangka
Pengiraan harus menggunakan jangkaan atas yang realistik untuk bahan dan spesimen yang diuji—bukan sekadar nilai nominal yang paling mudah didapati pada helaian data.
contoh-contoh ini adalah pengiraan penyesuaian peralatan sahaja. Ia bukan dimensi spesimen yang ditetapkan ISO 6892-1, kekuatan tegangan, atau nilai penerimaan.

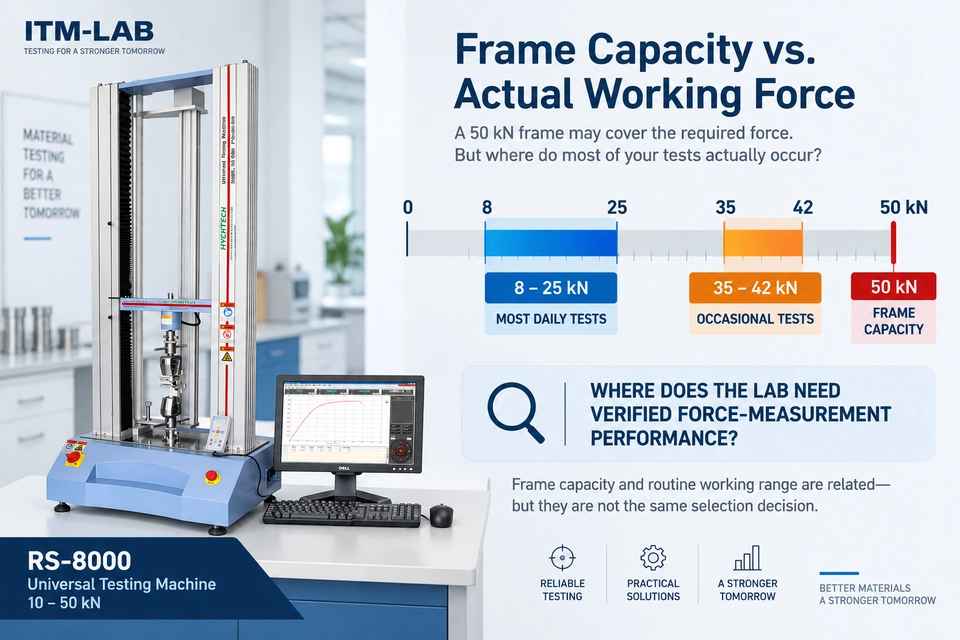

bingkai 50 kN tidak menjawab soalan load-cell
Andaikan spesimen terbesar di makmal dijangka mencapai kira-kira 42 kN.
Bingkai 50 kN kelihatan relevan serta-merta.
Tetapi sekarang tanya satu lagi soalan:
Di mana kebanyakan ujian makmal sebenarnya berlaku?
Mungkin beban kerja kelihatan seperti ini:
Kebanyakan spesimen harian: 8–25 kN
Spesimen sekali-sekala: 35–42 kN
Itu mengubah perbualan peralatan.
Angka 42 kN penting apabila menilai sama ada bingkai mempunyai kapasiti yang mencukupi.
Ia tidak, dengan sendirinya, menerangkan julat daya di mana makmal secara rutin memerlukan prestasi pengukuran yang disahkan.
Ini adalah keputusan berkaitan, tetapi ia tidak sama:
Jangkaan daya atas
→ membantu mentakrifkan kapasiti bingkai.
Pengagihan kekuatan rutin
→ membantu mentakrifkan konfigurasi pengukuran daya.
Julat pengukuran yang disahkan diperlukan
→ perlu dipertimbangkan semasa memilih dan mengesahkan sistem load-cell.
ISO 7500-1 adalah piawaian ISO yang relevan untuk penentukuran dan pengesahan sistem pengukuran daya mesin ujian tegangan/mampatan uniaxial statik; ISO kini menyenaraikan piawaian ini dalam katalog ujian mekanikalnya.
Ini adalah salah satu sebab kami tidak suka menentukan sistem tegangan hanya dari daya maksimum.
Bayangkan dua makmal yang kedua-duanya memerlukan rangka 50 kN.
Satu menghabiskan kebanyakan masa antara 5 dan 15 kN.
Yang satu lagi menghabiskan kebanyakan masa antara 30 dan 45 kN.
Secara mekanikal, kedua-duanya mungkin sesuai dengan bingkai.
Dari perspektif pengukuran, kedua-duanya bukan beban kerja yang sama.
Membeli bingkai yang jauh lebih besar juga tidak secara automatik menyelesaikan masalah ini. Kapasiti yang lebih tinggi yang dicetak pada plat nama mesin tidak menggantikan konfigurasi pengukuran daya yang dipilih dan disahkan dengan betul.
Oleh itu, RFQ yang lebih baik memberikan kita dua nombor:
Apakah daya tertinggi yang anda jangkakan secara munasabah?
dan
Di mana kebanyakan spesimen anda sebenarnya diuji?
Dua jawapan itu lebih berguna daripada "mesin 50 kN diperlukan."
Pelanggan perlukan rp0.2. Sekarang apa?
Sehingga kini, kita kebanyakannya bercakap tentang paksaan.
Kemudian pelanggan menambah satu baris ke RFQ:
Keputusan yang diperlukan: Rp0.2, Rm, A.
Sekarang kita perlu bercakap tentang pengukuran ubah bentuk.
Load cell memberikan kita force.
Gabungkan daya itu dengan luas keratan rentas spesimen asal dan kita memperoleh tegasan.
Tetapi kekuatan bukti seperti Rp0.2 bergantung pada hubungan antara tekanan dan regangan spesimen.
Itu bermakna kita perlukan saluran pengukuran lain.
Saluran Force
Load cell
↓
Force
↓
Tekanan
Strain channel
Extensometer
↓
Sambungan
↓
Strain
Gabungkan saluran-saluran tersebut dan kita boleh menilai tindak balas tekanan-regangan yang berkaitan.
Panduan ujian awam ISO 6892-1 juga mengenal pasti pengukuran daya yang tepat dan pengukuran spesimen-lanjutan sebagai keperluan utama peralatan apabila menentukan sifat yang diliputi oleh kaedah ini.
Oleh itu, ekstensometer tidak sepatutnya dianggap sebagai aksesori generik yang ditambah di akhir petikan.
Kita perlu tahu apa yang dijangka berlaku.
Apakah panjang tolok awal?
Julat regangan apa yang perlu diliputi?
Keputusan mana yang diperlukan?
Adakah ia kekal pada spesimen sehingga mengalami deformasi plastik yang ketara, atau adakah prosedur ujian dikonfigurasikan secara berbeza?
Dan ada satu lagi soalan:
Adakah ekstensometer hanya mengukur spesimen—atau isyaratnya juga mengawal mesin?
Itu bergantung pada kaedah kadar ujian yang dipilih.
Kaedah A1 Mengubah Keperluan Sistem Kawalan
Di sinilah dua mesin yang kedua-duanya mendakwa menyokong ISO 6892-1 mungkin memerlukan perbandingan yang lebih dekat.
ISO 6892-1 membezakan pendekatan berbeza untuk kawalan kadar ujian. Untuk pemilihan peralatan, perbezaan yang berguna adalah:
Kaedah A1
Kawalan kadar regangan gelung tertutup menggunakan isyarat ekstensop.
Kaedah A2
kawalan kadar regangan gelung terbuka menggunakan kelajuan crosshead yang telah dipilih atau dilaraskan.
Kaedah B
Kawalan berdasarkan kadar tekanan di kawasan berkaitan.
panduan teknikal ISO 6892-1 ZwickRoell menerangkan A1 sebagai kawalan kadar regangan gelung tertutup automatik menggunakan maklum balas ekstensop, manakala A2 menggunakan pendekatan kelajuan silang kepala untuk mencapai kadar regangan yang diperlukan.
Itu menjadikan A1 sangat menarik dari segi peralatan.
Dengan A1, ekstensometer tidak lagi hanya memerhati spesimen.
Isyaratnya mengambil bahagian dalam gelung kawalan.
Secara konsep:
Ubah bentuk spesimen
↓
Extensometer
↓
Kadar regangan yang diukur
↓
Pengawal
↓
Respons pemacu / crosshead
↓
Perubahan ubah spesimen
dan gelung diteruskan.
Jadi jika program ujian menentukan Kaedah A1, bertanya sama ada perisian mengandungi kaedah "ISO 6892-1" tidak mencukupi.
Kami juga ingin tahu sama ada pengawal boleh menggunakan maklum balas ekstensometer untuk kawalan kadar regangan gelung tertutup yang diperlukan.
Ekstentometer, pengawal, sistem pemacu, genggaman, kekakuan spesimen dan kekakuan mesin semuanya menjadi sebahagian daripada tingkah laku sistem ujian lengkap.
Terdapat juga komplikasi di bahagian material yang mudah terlepas pandang.
Logam tidak selalu berubah bentuk secara seragam melalui yielding.
Sesetengah keluli boleh menunjukkan tingkah laku yielding yang terlokalisasi. Apabila ubah bentuk berlaku, ekstensometer mengukur kawasan tolok yang ditakrifkan manakala ubah bentuk spesimen mungkin tidak diagihkan secara seragam sepanjang panjang selari.
Ini menjadikan interaksi antara tingkah laku spesimen, kedudukan ekstensometer dan tindak balas kawalan lebih penting daripada apa yang mungkin dicadangkan oleh kotak semak perisian biasa.
Dengan kata lain:
"Method A1 capable" harus menerangkan tingkah laku sistem pengukuran dan kawalan—bukan sekadar nama templat ujian.
Bagi Kaedah A2, perbualan peralatan berbeza kerana tingkah laku kadar regangan sasaran didekati melalui kelajuan crosshead dan bukannya maklum balas ekstensometer gelung tertutup secara langsung. ZwickRoell menerangkan A2 sebagai kawalan kadar regangan gelung terbuka dan menyatakan bahawa pra-ujian/persediaan diperlukan untuk mengambil kira sistem ujian dan kekakuan spesimen.
Kaedah B berbeza sekali lagi.
Tidak perlu untuk menghasilkan semula setiap jadual kadar ujian ISO di sini. Standard semasa dan spesifikasi bahan/produk yang berkenaan harus digunakan untuk menetapkan kadar sebenar, toleransi dan peralihan.
Untuk pemilihan mesin, perkara ini lebih mudah:
Tanya bagaimana ujian dikawal—bukan sahaja sama ada nombor standard muncul dalam perisian.
Tunjukkan spesimen sebelum kami memilih genggaman
Mesin boleh mempunyai daya yang cukup dan masih tidak boleh digunakan untuk spesimen yang duduk di atas bangku anda.
Oleh itu, lukisan spesimen harus sampai kepada pembekal mesin sebelum konfigurasi genggaman dimuktamadkan.
Pertimbangkan tiga bentuk biasa.
Spesimen rata
Kita perlukan lebih daripada perkataan "sheet."
Maklumat berguna termasuk:
lebar
ketebalan
grip end dimensions
keadaan permukaan
daya jangkaan
Spesimen nipis yang rata dan spesimen tebal yang berasal daripada plat tidak semestinya menghasilkan keperluan rahang yang sama.
Spesimen bulat
Kini geometri sentuhan berubah.
Kami perlu tahu diameter keratan genggaman dan reka bentuk hujung spesimen.
Hujung silinder biasa, hujung berulir, spesimen bahu atau geometri lain boleh membawa kepada strategi pengenalan beban yang berbeza.
Wayar dan produk berdiameter kecil
Wire mencipta masalahnya sendiri.
Spesimen mesti dipegang tanpa gelinciran yang tidak terkawal, tetapi tegasan sentuhan tempatan yang berlebihan boleh merosakkan keratan rentas kecil sebelum seksyen tolok yang dimaksudkan dinilai dengan betul.
Diameter, permukaan, kekuatan bahan dan daya jangkaan semuanya penting.
Rangka mesin mungkin kekal sama sepenuhnya sementara antara muka spesimen berubah sepenuhnya.
Itulah sebabnya:
Satu mesin ujian universal boleh meliputi pelbagai keluarga spesimen. Satu pasang rahang tidak secara automatik menutupi semuanya.
Jika makmal merancang untuk menguji helaian, bar bulat dan wayar pada satu bingkai, itu harus menjadi sebahagian daripada spesifikasi peralatan asal—tidak ditemui selepas pemasangan.
A 17.5 kN Spesimen pada Mesin 50 kN
Sekarang gabungkan keputusan-keputusan tersebut.
Seorang pelanggan menghantar RFQ ini:
| Keperluan | Maklumat Pelanggan |
|---|---|
| Standard | ISO 6892-1 |
| Material | Keluli tahan karat |
| Specimen | Flat |
| Lebar | 12.5 mm |
| Ketebalan | 2.0 mm |
| Expected Rm | 700 MPa |
| Keputusan Diperlukan | Rp0.2, Rm, A |
| Volume | 100 spesimen/hari |
Pengiraan pertama adalah mudah.
Kawasan asal:
12.5 × 2.0 = 25 mm²
Anggaran daya maksimum awal:
25 mm² × 700 N/mm² = 17,500 N
atau:
≈ 17.5 kN
Di atas kertas, bingkai 50 kN kelihatan selesa.
Kemudian baki RFQ mula menjadi penting.
Pelanggan memerlukan Rp0.2.
Sekarang kita perlukan strategi pengukuran regangan.
Prosedur dalaman mereka menetapkan Kaedah A1.
Kini ekstensometer dan pengawal perlu bekerjasama sebagai sebahagian daripada sistem kawalan kadar regangan.
Lukisan spesimen menunjukkan beberapa ketebalan.
Sekarang kita perlu periksa sama ada susunan rahang yang dicadangkan merangkumi keseluruhan keluarga spesimen.
Kemudian kita perhatikan:
100 spesimen/hari.
Kini pemuatan, penjajaran, operasi genggaman dan pengendalian ekstensometer menjadi sebahagian daripada aliran kerja makmal.
Pengiraan 17.5 kN adalah betul.
Ia memang bukan keseluruhan spesifikasi.
Perbezaan ini penting kerana petikan mesin sering dibandingkan hampir sepenuhnya oleh:
Daya maksimum
Price
Kelajuan crosshead
Spesifikasi itu penting.
Tetapi mereka tidak memberitahu anda sama ada sistem yang dicadangkan memenuhi ujian sebenar.
Untuk contoh ini, ulasan konfigurasi yang berguna akan kelihatan lebih seperti:
17.5 kN jangkaan daya spesimen
↓
Mengesahkan daya atas merentasi semua gred / saiz spesimen
↓
Peta julat kerja rutin
↓
Pilih konfigurasi pengukuran daya
↓
Takrifkan cengkaman spesimen rata
↓
Pilih ekstensometer
↓
Sahkan keupayaan kawalan Kaedah A1
↓
Semakan aliran kerja pengendalian 100 ujian/hari
Hanya dengan itu kita mempunyai sesuatu yang hampir dengan spesifikasi mesin lengkap.
Mengubah keperluan ujian menjadi konfigurasi mesin
Bagi ITM-LAB, dua julat mesin ujian universal yang relevan untuk jenis kerja ini adalah:
RS-8000: 10–50 kN
RS-8000A: 100–300 kN
Ini adalah julat frame, bukan pilihan automatik ISO 6892-1.
Contoh terdahulu menjelaskan perbezaan ini.
Spesimen Ø8 mm pada ilustrasi 600 MPa memberikan anggaran daya sekitar 30 kN.
Itu meletakkan aplikasi dalam julat di mana RS-8000 boleh dinilai—tetapi ia tidak melengkapkan konfigurasi secara automatik.
Contoh Ø16 mm / 900 MPa kami menghasilkan kira-kira 181 kN.
Itu menggerakkan keperluan daya ke julat kapasiti lebih tinggi di mana konfigurasi RS-8000A boleh dinilai.
Sekali lagi, pengiraan hanyalah permulaan.
Selepas kapasiti bingkai, kita masih memerlukan:
Load cell
Grips
Extensometer
Kaedah kawalan
Perjalanan / ruang ujian
Julat spesimen
Aliran kerja harian
Keluli tidak secara automatik bermaksud RS-8000A.
Aluminium tidak secara automatik bermaksud RS-8000.
Spesimen menentukan daya.
Keputusan yang diperlukan menentukan sebahagian besar sistem pengukuran.
Kaedah ujian mempengaruhi sistem kawalan.
Hanya selepas bahagian-bahagian tersebut ditakrifkan, barulah model mesin menjadi bermakna.
Apa yang patut anda hantar dengan RFQ ISO 6892-1?
Spesifikasi makmal yang panjang tidak diperlukan.
Lukisan spesimen yang berguna biasanya memberitahu kita lebih daripada beberapa perenggan keperluan generik.
Untuk konfigurasi awal, hantar:
- bahan dan gred;
- borang produk;
- lukisan spesimen;
- lebar dan ketebalan, atau diameter;
- kekuatan tegangan dijangka;
- daya ujian atas yang dijangka, jika sudah diketahui;
- keputusan yang diperlukan, seperti Rp0.2, ReH/ReL, Rm dan A;
- Kaedah A1, A2 atau B jika prosedur anda menentukannya;
- keperluan panjang / ekstensop;
- keluarga spesimen terkecil dan terbesar;
- ujian anggaran setiap hari.
Jika anda tidak mengetahui daya yang dijangka, hantar spesifikasi bahan dan lukisan spesimen.
Itu memberi kita maklumat yang cukup untuk memulakan pengiraan dan bukannya meneka dari nombor standard.
Peta Jalan Pemilihan Sistem Ujian Tegangan ISO 6892-1
ISO 6892-1 Soalan Lazim Mesin Ujian Tegangan
Apakah kapasiti mesin yang saya perlukan untuk ISO 6892-1?
Tiada kapasiti mesin tunggal yang dikaitkan dengan ISO 6892-1.
Untuk saiz awal, anggarkan daya spesimen atas yang dijangka daripada luas keratan rentas asal dan kekuatan tegangan yang dijangka:
Jangkaan Daya ≈ A₀ × Kekuatan Tegangan Dijangka
Kemudian pertimbangkan julat tenaga kerja biasa, konfigurasi sel beban, genggaman, ekstensometer, kaedah kawalan yang diperlukan dan keluarga spesimen sebelum memuktamadkan mesin.
Adakah saya perlukan ekstensometer untuk ISO 6892-1?
Ia bergantung kepada sifat dan kaedah kawalan yang diperlukan oleh program ujian.
Di mana regangan spesimen mesti diukur untuk menentukan sifat bergantung regangan, ekstensometer yang sesuai menjadi sebahagian daripada sistem pengukuran. Untuk Kaedah A1, isyarat ekstensometer juga digunakan untuk kawalan kadar regangan gelung tertutup.
Ekstensometer yang betul bergantung kepada faktor seperti panjang tolok, julat pengukuran, hasil yang diperlukan dan strategi kawalan.
Apakah perbezaan antara Kaedah ISO 6892-1 A1, A2 dan B?
Dari perspektif pemilihan peralatan, Kaedah A1 menggunakan kawalan kadar regangan gelung tertutup dengan maklum balas ekstensometer. Kaedah A2 ialah pendekatan kadar regangan gelung terbuka menggunakan kelajuan crosshead, manakala Kaedah B mengawal ujian berdasarkan kadar tegasan di kawasan yang berkaitan.
Standard semasa harus digunakan untuk kadar sebenar, toleransi dan peralihan peringkat.
Bagaimana saya menganggarkan daya tegangan sebelum memilih mesin?
Untuk anggaran peralatan laluan pertama:
jangkaan daya maksimum ≈ kawasan keratan rentas asal × kekuatan tegangan yang dijangka
Untuk spesimen bulat:
A₀ = πd² / 4
Untuk spesimen segi empat tepat:
A₀ = lebar × ketebalan
Gunakan jangkaan atas yang sesuai untuk bahan dan julat spesimen yang diuji. Hasilnya adalah anggaran saiz peralatan, bukan pengganti prosedur ujian ISO.
Bolehkah satu mesin ujian tegangan menguji spesimen rata, bulat dan dawai?
Berpotensi, ya—dengan syarat bingkai, sistem pengukuran daya, perjalanan dan keperluan mesin lain meliputi keseluruhan program ujian.
Susunan genggaman masih boleh berubah antara keluarga spesimen. Spesimen rata, spesimen bulat dan dawai mempunyai geometri sentuhan yang berbeza dan risiko gelincir atau kerosakan tempatan yang berbeza.
Adakah ISO 6892-1 dan ASTM E8/E8M boleh ditukar ganti?
No. Kedua-duanya membincangkan ujian tegangan bahan logam, tetapi ia adalah piawaian berasingan dan tidak harus dianggap sebagai prosedur yang boleh ditukar ganti.
Jika projek menetapkan ASTM E8/E8M, konfigurasikan dan jalankan ujian mengikut keperluan ASTM yang berkenaan. Jika ia menetapkan ISO 6892-1, gunakan kaedah ISO.
Bagi makmal yang bekerja dengan kedua-dua sistem, ini adalah satu lagi sebab untuk menentukan piawaian yang diperlukan sebelum mengkonfigurasi perisian, ekstensometri dan prosedur ujian.
Standard mentakrifkan ujian. Spesimen menentukan sistem.
Pertanyaan untuk mesin ujian tegangan ISO 6892-1 kedengaran khusus.
Bagi jurutera peralatan, ia adalah permulaan perbualan.
Kami masih perlu melihat spesimen itu.
Dari situ, laluan pemilihan menjadi lebih jelas:
Geometri Spesimen
↓
Expected Force
↓
Julat Kerja Rutin
↓
Load Cell
↓
Grips
↓
Keputusan Diperlukan
↓
Extensometer
↓
Kaedah Kawalan
↓
Machine
Urutan itu mengelakkan kesilapan biasa: memilih mesin ujian universal dari kapasiti maksimum terlebih dahulu dan cuba memastikan ujian sebenar memuatkannya selepas itu.
Jika anda merancang sistem ISO 6892-1, hantarkan kepada kami lukisan spesimen, gred bahan, kekuatan tegangan yang dijangka, keputusan yang diperlukan, kaedah kadar ujian dan isipadu ujian harian.
Butiran tersebut jauh lebih berguna untuk mengkonfigurasi sistem ujian berbanding nombor standard sahaja.
