Sarung tangan pemeriksaan nitril boleh kelihatan boleh diterima sepenuhnya tetapi masih gagal memenuhi syarat sifat fizikalnya.
Di bawah ASTM D6319, persoalannya bukan sekadar berapa banyak newton yang diperlukan untuk memecahkan sarung tangan. Kekuatan tegangan bergantung pada keratan rentas spesimen. Pemanjangan akhir bergantung pada sejauh mana spesimen yang telah disediakan meregang sebelum pecah. Kedua-dua sifat ini juga perlu dinilai selepas penuaan.
Ini menjadikan ujian tegangan sarung tangan sebagai masalah sistem pengukuran, bukan sekadar masalah mesin tegangan.
Load cell perlu berfungsi dalam julat daya yang betul. Pemegang mesti memegang elastomer nipis tanpa memotongnya. Mesin ini memerlukan perjalanan yang cukup boleh digunakan untuk spesimen yang mungkin meregang beberapa kali ganda panjang tolok asalnya. Pengukuran ketebalan juga penting kerana ia secara langsung mempengaruhi kekuatan tegangan yang dikira.
Panduan ini melihat ASTM D6319 dari perspektif makmal praktikal itu: apa yang merangkumi spesifikasi, di mana ujian tegangan sesuai, apa yang boleh mengubah keputusan, dan bagaimana mengkonfigurasi mesin ujian universal untuk sarung tangan pemeriksaan nitril.
Apa yang sebenarnya diliputi oleh ASTM D6319
ASTM D6319-19(2023), Spesifikasi Standard untuk Sarung Tangan Pemeriksaan Nitril untuk Aplikasi Perubatan, merangkumi sarung tangan getah nitril yang digunakan dalam pemeriksaan perubatan serta prosedur diagnostik dan terapeutik.
Ia termasuk sarung tangan yang direka untuk muat sama ada pada sarung tangan tangan, pasangan dan saiz, serta produk yang dibekalkan secara steril, tidak steril atau pukal tidak steril.
Bagi makmal ujian, perbezaan penting adalah mudah:
ASTM D6319 adalah spesifikasi sarung tangan siap, bukan sekadar kaedah ujian tegangan.
>Keperluan mereka melangkaui ujian mekanikal.
Jadi apabila pelanggan meminta "mesin ujian ASTM D6319," soalan pertama haruslah ialah:
Bahagian mana dalam ASTM D6319 yang anda perlu uji?
Mesin ujian universal mengendalikan bahagian sifat mekanikal. Ia bukan, secara sendirian, sistem ujian lengkap ASTM D6319.
Kekuatan tegangan dan pemanjangan: dua ukuran berbeza
Untuk penilaian sifat mekanikal, dua keputusan adalah penting secara khusus:
Kekuatan tegangan menerangkan tekanan yang boleh ditahan oleh bahan tersebut.
Pemanjangan akhir menerangkan sejauh mana spesimen meregang sebelum pecah berbanding panjang rujukan asalnya.
Untuk ASTM D6319-19, keperluan sifat fizikal minimum yang biasa didokumentasikan untuk sarung tangan pemeriksaan nitril adalah:
Nilai-nilai ini mendedahkan sesuatu yang penting tentang keperluan peralatan.
Spesimen Sarung Tangan biasanya adalah aplikasi daya rendah dan sambungan tinggi.
KapasitiForce sahaja adalah cara yang kurang baik untuk memilih UTM.
Mesin mungkin mempunyai kapasiti daya yang lebih daripada cukup dan masih dikonfigurasikan dengan buruk kerana julat load cell terlalu besar, genggaman merosakkan spesimen, atau perjalanan yang boleh digunakan tidak mencukupi.
Daya pecah yang sama tidak bermakna kekuatan tegangan yang sama
Mesin ujian mengukur daya secara langsung.
Kekuatan tegangan dikira daripada daya dan luas keratan rentas asal spesimen:
Kekuatan Tegangan = Daya / Kawasan Keratan Rentas Asal
Pertimbangkan dua spesimen ringkas yang kedua-duanya pecah pada 8 N.
Untuk Spesimen A:
Luas keratan rentas = 0.50 mm²
8 N / 0.50 mm² = 16 MPa
Untuk Spesimen B:
Luas keratan rentas = 0.40 mm²
8 N / 0.40 mm² = 20 MPa
Daya pemecah adalah sama.
Kekuatan tegangan tidak.
Oleh itu, pengukuran ketebalan tidak sepatutnya dianggap sebagai langkah persediaan kecil. Saluran daya boleh berfungsi dengan betul walaupun nilai tegasan akhir salah kerana dimensi spesimen yang salah dimasukkan ke dalam pengiraan.
Dari Sarung Tangan ke Keputusan Tegangan
Sarung tangan lengkap tidak hanya dijepit di antara dua rahang dan ditarik sehingga patah.
Spesimen tegangan yang ditakrifkan disediakan dari sarung tangan dan diuji mengikut prosedur yang berkenaan.
Dari lantai makmal, urutan kelihatan lebih seperti ini:
Glove → Spesimen → Pengukuran Ketebalan → Pemasangan → Sambungan → Pengiraan → Pecah
Kualiti hasil bermula sebelum spesimen memasuki genggaman.
calar atau potongan tidak teratur di sepanjang tepi spesimen boleh menjadi titik kegagalan pramatang. Nilai ketebalan yang salah mengubah kekuatan tegangan yang dikira. Penjajaran yang lemah menyebabkan beban yang tidak sekata.
Kemudian ada masalah yang menggenggam.
rahang memerlukan daya pegangan yang cukup untuk menghalang spesimen nitril daripada tergelincir, tetapi tidak sampai memotong atau merosakkan bahan di tepi genggaman.
Keseimbangan itu adalah salah satu perbezaan praktikal antara menguji sarung tangan perubatan nipis dan menguji spesimen plastik keras konvensional.
Mengapa Ujian Sebelum dan Selepas Penuaan?
Bahan segar tidak semestinya berkelakuan sama selepas penyimpanan.
Bahan polimer boleh berubah mengikut masa dan suhu, mempengaruhi kekuatan, keanjalan dan keupayaan untuk meregang sebelum pecah. Oleh itu, ASTM D6319 merangkumi keperluan fizikal sebelum dan selepas penuaan.
Bagi makmal, ini adalah dua penilaian yang berkaitan tetapi berasingan.
Sebelum penuaan:
Sediakan spesimen yang diperlukan → ujian tegangan → menentukan kekuatan tegangan dan pemanjangan akhir.
Selepas penuaan:
Gunakan prosedur penuaan yang diperlukan → syarat yang diperlukan → ujian tegangan → tentukan kekuatan tegangan dan pemanjangan akhir sekali lagi.
Objektifnya bukan sekadar untuk mengira berapa banyak nombor berubah. Bahan lama masih perlu memenuhi keperluan yang berkenaan.
Untuk kriteria ASTM D6319-19 yang biasa didokumentasikan, kekuatan tegangan minimum kekal 14 MPa, manakala pemanjangan akhir minimum berubah dari 500% sebelum penuaan kepada 400% selepas penuaan.
Oleh itu, keputusan awal yang kukuh tidak menggantikan penilaian selepas penuaan.
ASTM D6319 vs ASTM D412 vs ASTM D5151
Nombor-nombor ini sering muncul dalam projek ujian sarung tangan yang sama, tetapi mereka melakukan tugas yang berbeza.
ASTM D6319 ialah spesifikasi produk untuk sarung tangan pemeriksaan nitril.
ASTM D412 menyediakan kaedah untuk menentukan sifat tegangan getah vulkanisasi dan elastomer termoplastik serta relevan dengan ujian sifat mekanikal yang digunakan untuk penilaian sarung tangan perubatan.
ASTM D5151 adalah ujian yang berbeza sama sekali: ia menangani pengesanan lubang pada sarung tangan perubatan.
Secara praktikal:
D6319 → Adakah sarung tangan pemeriksaan nitril yang siap memenuhi spesifikasi yang diperlukan?
D412 → Bagaimana sifat tegangan getah ditentukan?
D5151 → Adakah sarung tangan perubatan mengandungi lubang yang boleh dikesan di bawah ujian yang ditetapkan?
>Perbezaan itu penting apabila menentukan peralatan.
Permintaan pembelian yang hanya menyatakan "mesin ASTM D6319" tidak mengandungi maklumat yang mencukupi untuk memilih konfigurasi UTM.
Pembekal peralatan masih perlu mengetahui spesimen yang akan diuji, jangkaan daya dan pemanjangannya, genggaman yang diperlukan, perjalanan yang tersedia dan data yang perlu dilaporkan.
Daya rendah tidak bermakna ujian mudah
Spesimen nitril nipis tidak memerlukan kapasiti mesin yang tinggi berbanding plastik kejuruteraan, logam atau komponen struktur.
Tetapi daya rendah digabungkan dengan pemanjangan yang sangat tinggi mencipta cabaran pengukuran yang berbeza.
Menggunakan rangka tegangan berkapasiti besar tidak secara automatik menyelesaikan masalah tersebut.
Soalan yang lebih berguna adalah:
Berapa banyak daya yang sebenarnya akan dihasilkan oleh spesimen?
Bolehkah load cell yang dipilih menyelesaikan julat itu dengan sesuai?
Sejauh mana spesimen boleh memanjang sebelum akhirnya pecah?
Berapa banyak perjalanan yang boleh digunakan selepas pemegang dipasang?
Bolehkah rahang memegang bahan tanpa gelincir atau kegagalan tepi rahang?
Bolehkah perisian ujian mengira dan melaporkan sifat yang diperlukan?
Inilah sebabnya ujian sarung tangan harus dikonfigurasikan mengikut spesimen dan julat pengukuran, bukan sekadar mengikut kapasiti maksimum yang dicetak pada mesin.
Perhatikan Di Mana Spesimen Pecah
Nombor akhir hanyalah sebahagian daripada ujian.
Andaikan beberapa spesimen pecah berulang kali di sebelah rahang atas. Corak itu wajar disiasat sebelum membuat kesimpulan bahawa bahan sarung tangan itu sendiri lemah.
>Punca yang mungkin termasuk tekanan pengapit yang berlebihan, tepi rahang yang tajam, penjajaran yang lemah, kerosakan spesimen atau permukaan genggaman yang tidak sesuai.
Slippage mencipta masalah yang berbeza.
Jika spesimen bergerak melalui rahang semasa ujian, sebahagian pergerakan crosshead yang direkodkan datang daripada pergerakan pada genggaman dan bukannya ubah bentuk spesimen. Itu boleh memutarbelitkan tafsiran pemanjangan.
>Oleh itu, tabiat penyelesaian masalah yang berguna adalah melihat spesimen sebelum melihat laporan.
Di mana ia rosak?
Adakah ia terlepas?
Adakah ia berpusat?
Adakah terdapat kerosakan yang kelihatan berhampiran rahang?
Adakah spesimen sudah berada di bawah ketegangan ketika ujian bermula?
Pemerhatian tersebut boleh menerangkan keputusan atau lengkung yang luar biasa dengan cepat.
lupa perjalanan mesin
Bagi sarung tangan nitril, perjalanan yang tersedia boleh menjadi sama penting dengan kapasiti daya.
Ambil contoh ringkas dengan panjang tolok asal 25 mm.
Pemanjangan 500% bersamaan dengan peningkatan panjang sebanyak lima kali panjang gauge asal—125 mm sambungan dalam contoh ringkas ini.
Ini tidak bermakna mesin dengan tepat 125 mm perjalanan tersedia adalah mencukupi.
Spesimen boleh melangkaui keperluan penerimaan minimum sebelum ia pecah. Mesin ini juga perlu menampung geometri ujian sebenar, dimensi kelengkapan, pemisahan awal dan ruang operasi yang sesuai.
Oleh itu, ambang penerimaan tidak harus dianggap sebagai had reka bentuk mesin.
Peraturan yang lebih baik ialah:
Saiz perjalanan yang tersedia untuk spesimen yang anda jangka akan uji, bukan sekadar untuk pemanjangan minimum yang diperlukan untuk lulus.
Ini adalah salah satu sebab mengapa pemanjangan yang dijangka perlu dibincangkan sebelum UTM dikonfigurasikan.
Mengkonfigurasi UTM untuk Ujian Tegangan ASTM D6319
Untuk bahagian sifat fizikal spesifikasi, sistem pengukuran keseluruhan lebih penting daripada rangka tegangan sahaja.

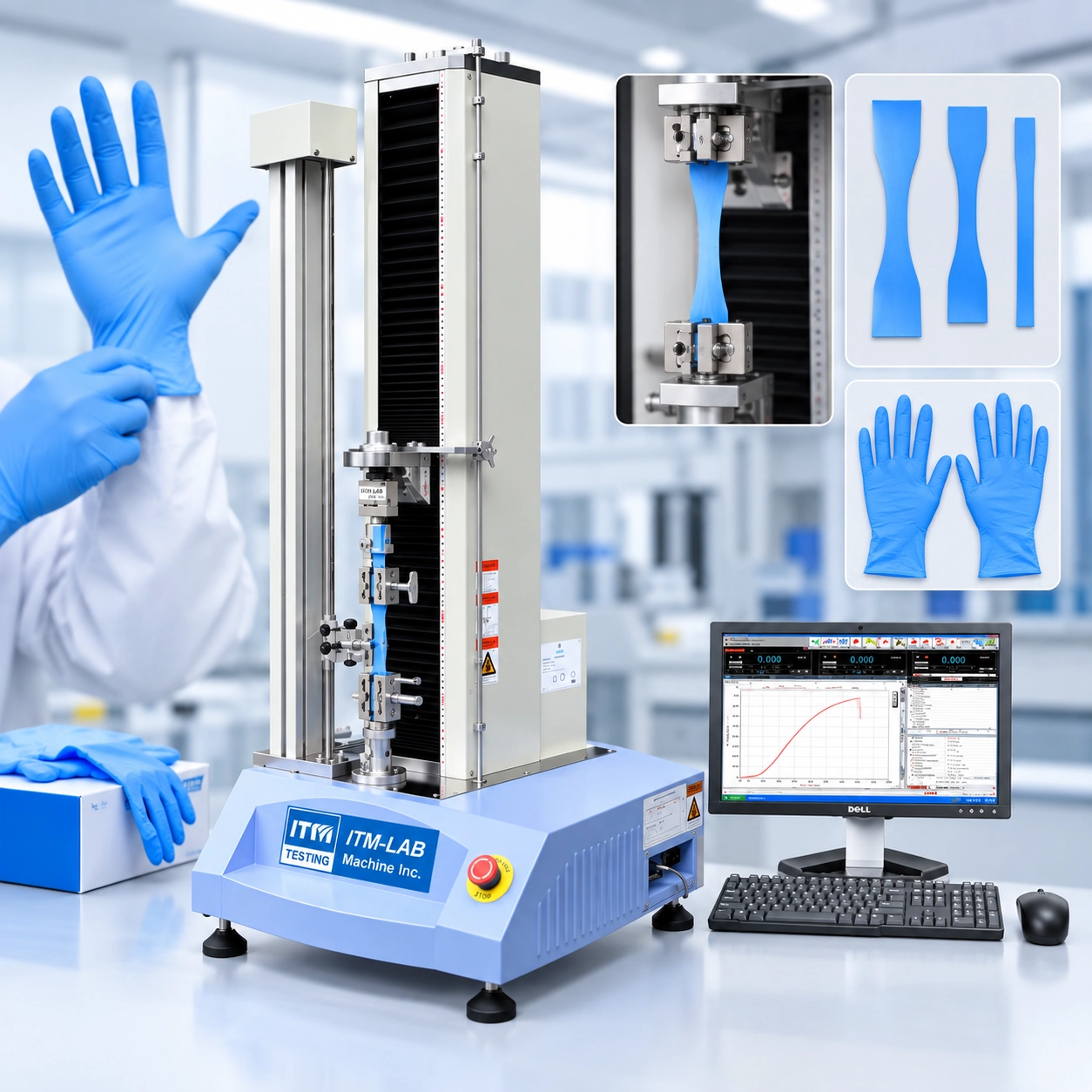

The ITM-LAB RS-8010A Universal Testing Machine boleh dikonfigurasikan untuk ujian bahan berkuasa rendah dan sambungan tinggi. Konfigurasi kapasiti yang tersedia meliputi 50 N hingga 5 kN, membolehkan julat pengukuran dipilih mengikut spesimen sebenar.
Untuk sarung tangan pemeriksaan nitril, empat bahagian sistem memerlukan perhatian khusus.
sel beban
Mulakan dengan daya spesimen yang dijangka.
Julat yang dipilih memerlukan kapasiti dan margin yang mencukupi, tetapi menggunakan load cell terbesar yang tersedia tidak memberikan kelebihan semula jadi untuk spesimen daya rendah.
Genggaman
Spesimen elastomerik nipis perlu dipegang dengan kukuh tanpa dipotong, dihancurkan atau dibiarkan tergelincir.
Jenis genggaman, permukaan rahang dan keadaan pengapit harus dipertimbangkan bersama.
Perjalanan Tersedia
Semak perjalanan dengan susunan peralatan sebenar yang dipasang.
Untuk bahan berpanjangan tinggi, perjalanan yang boleh digunakan boleh menjadi faktor had sebelum kapasiti bingkai.
Perisian dan Keputusan
Sistem harus merekodkan lengkung ujian dan memproses pengukuran yang diperlukan oleh kaedah ujian makmal.
Bergantung pada prosedur yang dikonfigurasikan, output berguna boleh merangkumi daya maksimum, kekuatan tegangan, pemanjangan maksimum, keputusan spesimen individu, purata dan lengkung ujian.
Enam Masalah Yang Boleh Memutarbelitkan Keputusan Tegangan Sarung Tangan
1. Julat beban yang tidak sepadan dengan
baikSel beban yang dipilih untuk daya yang jauh lebih besar mungkin kurang sesuai untuk spesimen sarung tangan daya rendah.
Tentukan daya yang dijangka sebelum memilih julat pengukuran.
2. Genggaman Slip
Jika spesimen bergerak melalui rahang, pergerakan genggaman boleh bercampur dengan sambungan spesimen.
Perhatikan spesimen semasa percubaan dan bukannya hanya bergantung pada lengkung akhir.
3. Kegagalan Tepi Rahang
Tekanan pengapit yang lebih tinggi tidak selalu lebih baik.
Kegagalan berulang berhampiran rahang adalah sebab untuk memeriksa permukaan genggaman, penjajaran dan keadaan pengapitan.
4. Ralat Ketebalan
Data daya yang betul masih boleh menghasilkan keputusan kekuatan tegangan yang salah jika dimensi keratan rentas spesimen adalah salah.
>Pengukuran ketebalan adalah sebahagian daripada rantaian pengukuran.
5. Penjajaran yang Buruk
>Spesimen yang dipasang pada sudut tidak mengalami beban tegangan yang bersih dan seragam.
>Penyesuaian boleh diulang adalah penting.
6. Perjalanan Tidak Mencukupi
Mesin boleh mempunyai kapasiti daya yang lebih daripada cukup dan masih mencapai had perjalanannya sebelum spesimen yang sangat boleh dikembangkan pecah.
Semak perjalanan yang boleh digunakan dengan pemegang yang dimaksudkan dipasang.
ASTM D6319 dan Standard Sarung Tangan Perubatan Lain
Pengeluar yang berkhidmat untuk pelbagai pasaran mungkin menghadapi ASTM D6319 bersama ISO 11193-1 dan EN 455-2.
Ia tidak sepatutnya dianggap boleh ditukar ganti hanya kerana setiap satu mengandungi keperluan sifat fizikal untuk sarung tangan perubatan.
ASTM D6319 khusus memfokuskan pada sarung tangan pemeriksaan nitril. ISO 11193-1 merangkumi sarung tangan pemeriksaan perubatan sekali guna secara lebih meluas, manakala EN 455-2 merangkumi keperluan dan ujian sifat fizikal sarung tangan perubatan sekali guna dalam kerangka Eropah.
>UTM yang dikonfigurasikan dengan sesuai mungkin menyokong ujian untuk lebih daripada satu piawaian ini, tetapi penyediaan spesimen, pengkondisian, prosedur ujian, pengiraan dan kriteria penerimaan harus mengikuti dokumen yang berkenaan.
Untuk makmal sarung tangan berbilang piawaian, biasanya lebih baik mengkonfigurasi perkakasan mengikut spesimen lengkap dan julat daya, kemudian mengekalkan kaedah ujian yang diperlukan secara berasingan dalam perisian.
Panduan Berkaitan: Ujian Sarung Tangan Perubatan UTM — ISO 11193-1, EN 455-2 dan ASTM D6319
Panduan Standard Berkaitan: ISO 11193-1 Ujian Sarung Tangan Pemeriksaan Perubatan
Apa yang Perlu Dihantar kepada Pengilang Peralatan
"ASTM D6319" memberitahu kita aplikasi, tetapi tidak cukup untuk mengkonfigurasi sistem tegangan lengkap.
Untuk cadangan peralatan yang lebih berguna, sediakan:
Standard: ASTM D6319 + edisi yang sesuai
Produk: Sarung tangan pemeriksaan nitril
Spesimen: Geometri / jenis pemotong
Ketebalan: Julat jangkaan
Daya Dijangka: N
Pemanjangan Jangkaan: %
Kelajuan Ujian: mm/min
Panjang Penunjuk Awal / Pemisahan Genggaman: mm
Isipadu Harian: Ujian sehari
Keputusan Diperlukan: Kekuatan tegangan / pemanjangan / lengkung / statistik
Pelaporan: Laporan spesimen individu atau kelompok
Jika daya yang dijangka tidak diketahui, spesimen wakil atau data ujian sedia ada boleh membantu menentukan julat pengukuran yang sesuai.
Objektifnya bukan untuk memilih load cell, grip dan frame secara berasingan.
Mereka perlu berfungsi sebagai satu sistem pengukuran.
Soalan Lazim Mengenai Ujian ASTM D6319
Adakah ASTM D6319 merupakan piawaian ujian tegangan?
Tidak tepat. ASTM D6319 ialah spesifikasi untuk sarung tangan pemeriksaan nitril. Kekuatan tegangan dan pemanjangan maksimum adalah sebahagian daripada keperluan sifat fizikalnya, bersama keperluan lain seperti dimensi dan kebebasan daripada lubang.
Apakah kekuatan tegangan yang diperlukan?
Untuk ASTM D6319-19, kekuatan tegangan minimum yang sering didokumentasikan ialah 14 MPa sebelum penuaan dan 14 MPa selepas penuaan.
Edisi standard yang berkenaan harus sentiasa disahkan untuk produk dan program peraturan.
Apakah pemanjangan maksimum yang diperlukan?
Nilai minimum ASTM D6319-19 yang biasa didokumentasikan ialah 500% sebelum penuaan dan 400% selepas penuaan.
Kenapa saya tidak boleh menilai sarung tangan hanya dengan memecahkan kekuatan?
Kerana daya pecah dan kekuatan tegangan adalah kuantiti yang berbeza.
Kekuatan tegangan menjelaskan kawasan keratan rentas asal spesimen. Oleh itu, dua spesimen boleh patah pada daya yang sama sambil menghasilkan nilai kekuatan tegangan yang berbeza.
Adakah ujian sarung tangan nitril memerlukan UTM berkapasiti tinggi?
Kekuatan bingkai maksimum biasanya bukan isu utama dalam pemilihan.
Gabungan daya yang agak rendah dan sambungan tinggi menjadikan jarak load cell, cengkaman dan perjalanan yang boleh digunakan amat penting.
Bolehkah UTM yang sama menguji ASTM D6319 dan ISO 11193-1?
Berpotensi, ya.
Mesin ini masih memerlukan pengukuran daya, genggaman, perjalanan, kawalan kelajuan dan perisian yang sesuai untuk setiap kaedah yang berkenaan. Syarat ujian dan kriteria penerimaan tidak harus dianggap sama.
Pilih sistem pengukuran, bukan hanya mesin
Ujian teganganASTM D6319 kelihatan mudah: sediakan spesimen, regangkan untuk pecah dan tentukan kekuatan tegangan serta pemanjangan akhir.
Keputusan yang boleh dipercayai bergantung kepada lebih daripada sekadar menekan Start.
Ralat ketebalan mengubah tegasan yang dikira. Gelinciran genggaman menjejaskan pemanjangan. Rahang yang agresif boleh menggerakkan titik kegagalan. Penjajaran yang lemah mengubah keadaan beban. Julat beban yang tidak sesuai menyebabkan sistem pengukuran tidak sesuai dengan spesimen. Perjalanan yang tidak mencukupi boleh menghentikan ujian sebelum pecah.
Itulah sebabnya kami mengesyorkan untuk mentakrifkan lima perkara sebelum memilih UTM:
geometri spesimen, daya dijangka, pemanjangan jangkaan, keperluan cengkaman dan perjalanan boleh guna.
Setelah semua itu diketahui, konfigurasi mesin menjadi jauh lebih mudah.
Untuk ujian sifat fizikal sarung tangan nitril, ITM-LAB RS-8010A boleh dikonfigurasikan dengan julat pengukuran daya rendah yang sesuai, pemegang untuk spesimen elastomerik nipis dan perisian untuk analisis tegangan dan pemanjangan.
Mengkonfigurasi UTM untuk ujian sarung tangan nitril?
Hantar piawaian yang berkenaan, dimensi spesimen, julat daya yang dijangka, pemanjangan yang diperlukan dan isipadu ujian harian.
Kami boleh memeriksa julat load cell, konfigurasi cengkaman dan keperluan perjalanan sebelum mengesyorkan sistem.
