Untuk beberapa botol, ujian tork penutupan manual boleh menjadi lebih mudah.
Tiada peralatan automatik untuk dikonfigurasikan. Tiada genggaman atas dan bawah untuk dilaraskan. Operator meletakkan pakej, melakukan pengeluaran, membaca tork, dan bergerak ke spesimen seterusnya.
Jadi mengapa ASTM mempunyai kaedah berasingan untuk ujian tork penutupan automatik?
Kerana kemudahan dan kawalan pengukuran bukanlah perkara yang sama.
ASTM D2063/D2063M-24 menggunakan peralatan ujian tork manual tidak automatik. ASTM D7860-14(2022) menggunakan peralatan tork automatik berasaskan transduser yang beroperasi pada kelajuan putaran yang diketahui atau ramp tork yang diketahui. Kedua-duanya menangani pengekalan tork dalam sistem penutupan/kontena benang berterusan, tetapi mereka mengawal peristiwa penyingkiran secara berbeza.
Bagi jurutera yang memilih antara kedua-duanya, soalan berguna bukanlah:
Kaedah mana yang lebih maju?
Ia adalah:
Berapa banyak kawalan yang sebenarnya diperlukan oleh ujian ini?
ASTM D2063 vs ASTM D7860: Perbezaan Praktikal
ASTM D2063/D2063M-24 adalah kaedah khusus kaedah tidak automatik (manual). ASTM menggambarkan peralatan pengukuran sebagai meter tork spring tidak automatik dengan dail atau paparan digital, atau kunci tork. Kaedah semasa mengukur tork penyingkiran secara kuantitatif untuk penutupan benang berterusan di bawah keadaan persekitaran yang telah ditetapkan dari masa ke masa.
ASTM D7860-14(2022), sebagai perbandingan, menetapkan meter tork automatik berasaskan transduser yang beroperasi pada kelajuan putaran yang diketahui atau ramp tork yang diketahui. Ia merangkumi sistem penutupan benang berterusan yang tahan kanak-kanak dan tidak tahan kanak-kanak dan direka untuk pengukuran tork kering.
| Pertimbangan Ujian | ASTM D2063/D2063M-24 | ASTM D7860-14(2022) |
|---|---|---|
| Pendekatan pengukuran | Tidak automatik / manual | Automatik |
| Peralatan utama | Meter tork spring atau kunci tork | meter tork automatik berasaskan transduser |
| Gerakan penyingkiran | Operator-driven | Dikawal mesin |
| Keadaan putaran | Bergantung pada operasi manual | Kelajuan putaran atau ramp tork yang diketahui |
| Persediaan spesimen | Secara amnya lebih mudah | Memerlukan penyediaan dan penjajaran fixture |
| Ujian volum rendah | Praktikal | Mungkin melibatkan persediaan yang tidak perlu |
| Ujian perbandingan berulang | Penglibatan operator lebih lanjut | Dikawal pergerakan berulang |
| Konfigurasi CR yang ditakrifkan | Bukan skop yang sama | Termasuk |
| Tork kering | Tidak dinyatakan dengan cara yang sama | Khusus untuk tork kering |
Satu perkara patut diperjelaskan segera:
ASTM D7860 bukan sekadar "pengganti terbaru" untuk ASTM D2063.
ASTM menyenaraikan kedua-duanya sebagai piawaian aktif. D2063/D2063M telah dikemas kini pada tahun 2024; D7860 kini merupakan kelulusan semula piawaian 2014 pada tahun 2022.
Tork aplikasi bukan penyingkiran tork
Sebelum membandingkan peralatan, adalah baik untuk memisahkan tiga istilah yang sering dicampur bersama.
Tork aplikasi ialah tork yang digunakan untuk mengetatkan penutupan.
Tork penyingkiran diukur apabila penutupan itu dibuka kemudian.
Torque retention menerangkan bagaimana sistem kontena/penutupan berfungsi antara peristiwa tersebut.
ASTM D2063 menerangkan penilaian sistem penutupan/kontena benang berterusan di bawah keadaan terkawal di mana tork aplikasi diketahui. ASTM D7860 juga menangani sifat pengekalan tork di bawah syarat yang ditetapkan.
Pertimbangkan ujian pembangunan ilustratif:
| Test Stage | Torque |
|---|---|
| Application | 0.80 N·m |
| Penyingkiran segera | 0.64 N·m |
| Penyingkiran selepas 24 jam | 0.58 N·m |
| Penyingkiran selepas 7 hari | 0.54 N·m |
Nilai-nilai ini hanyalah contoh. Ia bukan had penerimaan ASTM.
Fakta bahawa penutupan dikenakan pada 0.80 N·m tidak bermakna ia memerlukan 0.80 N·m kemudian untuk dibuang.
Selepas aplikasi, penutupan, ulir, antara muka pelapik atau pengedap, kemasan kontena, bahan pembungkusan, masa dan pendedahan persekitaran membentuk sistem mekanikal. Perubahan dalam sistem itu boleh menjejaskan tork penyingkiran seterusnya.
Oleh itu, keadaan ujian perlu didokumentasikan bersama nombor.
Tork penyingkiran sebanyak 0.58 N·m sejurus selepas aplikasi dan 0.58 N·m selepas tempoh pengkondisian yang ditetapkan mungkin kelihatan sama pada hamparan, tetapi kedua-duanya tidak mewakili keadaan ujian yang sama.
Dan nilai penyingkiran yang lebih rendah tidak secara automatik dianggap sebagai kegagalan.
Penerimaan harus datang daripada spesifikasi produk yang berkenaan, keperluan pelanggan, protokol pengesahan atau kriteria lain yang ditetapkan—bukan daripada had tork universal ASTM yang dicipta.
Apa yang berubah apabila tork penyingkiran diukur secara manual?
Ujian tork manual mempunyai kelebihan yang jelas:
Ia mudah.
Untuk kumpulan kecil botol biasa, operator boleh meletakkan bekas, mengaktifkan alat pengukur, melakukan penyingkiran dan merekod keputusan tanpa mengkonfigurasi peralatan automatik untuk setiap geometri pakej baru.
Kesederhanaan itu penting dalam makmal sebenar.
Tetapi operator juga merupakan sebahagian daripada proses pengukuran.
Jika dua juruteknik membuang penutupan yang secara nominal sama, perbezaan boleh berlaku melalui cara putaran bermula, sejauh mana penutupan dipusingkan, pengendalian pakej dan penjajaran.
Itu tidak menjadikan ujian manual tidak boleh dipercayai.
Ia bermaksud prosedur dan teknik operator penting.
Kekangan fixture masih penting
Malah ujian manual memerlukan pakej kekal stabil untuk pengukuran yang bermakna.
Kekangan yang terlalu sedikit boleh membolehkan botol berputar.
Terlalu banyak kekangan boleh mencipta masalah yang berbeza.
Sebagai contoh, bekas plastik berdinding nipis boleh berubah bentuk jika dijepit dengan agresif. Botol itu mungkin tidak lagi mempunyai geometri yang sama seperti sebelum diletakkan dalam lampu.
Oleh itu, objektif yang betul bukan:
Klip sekuat mungkin.
Ialah:
Cegah pergerakan yang tidak diingini tanpa mengubah pakej secara ketara.
Prinsip yang sama terpakai untuk penjajaran. Nombor digital yang bersih tidak membuktikan bahawa pakej telah diletakkan dengan betul.
Jika ujian tork manual lebih mudah, mengapa mengautomasikannya?
Di sinilah perbezaan antara D2063 dan D7860 menjadi lebih berguna.
Untuk lima pemeriksaan botol rutin, ujian manual mungkin benar-benar pendekatan yang lebih praktikal.
Sistem automatik mempunyai persediaan tambahan:
kontena mesti diikat, penutupan mesti disambungkan dengan betul pada peralatan atas, paksi putaran mesti sejajar, dan geometri pakej baru mungkin memerlukan pelarasan lampu.
Jika penyediaan mengambil masa lebih lama daripada keseluruhan ujian manual, automasi tidak menjadikan tugas itu lebih mudah.
Jadi sebab untuk mengautomasikan bukan semestinya pemuatan spesimen yang lebih pantas.
Ia adalah kawalan selepas ujian bermula.
Bayangkan program pembangunan dengan 100 spesimen merentasi beberapa reka bentuk penutupan dan tempoh kondisin.
Dengan ujian manual, tindakan penyingkiran perlu diulang oleh operator sebanyak 100 kali.
Dengan sistem automatik, spesimen masih perlu dimuatkan dengan betul, tetapi keadaan putaran seterusnya boleh ditakrifkan oleh mesin.
ASTM D7860 secara khusus menerangkan meter tork automatik berasaskan transduser yang beroperasi pada kelajuan putaran yang diketahui atau ramp tork yang diketahui.
Ia menjadi berguna apabila soalan kejuruteraan berubah daripada:
"Apakah tork yang diperlukan untuk membuka botol ini?"
ke:
"Bolehkah pakej-pakej ini dibandingkan di bawah keadaan penyingkiran yang terkawal secara konsisten?"
Ujian manual dan automatik menyelesaikan pelbagai masalah praktikal
| Situasi Ujian | Ujian Manual | Ujian Automatik |
|---|---|---|
| Beberapa spesimen rutin | Mudah dan praktikal | Tetapan tambahan |
| Saiz pakej yang kerap berubah | Mudah disesuaikan | Pelarasan pemasangan mungkin diperlukan |
| Kajian perbandingan besar | Penglibatan operator lebih lanjut | Dikawal pergerakan berulang |
| Keadaan putaran penting | Lebih bergantung kepada operator | Machine-defined |
| Variasi operator-ke-operator | Memerlukan kawalan prosedur | Kurang bergantung pada putaran manual |
| kerja perbandingan R&D | Sesuai | Berguna apabila kawalan putaran penting |
| Isipadu ujian tinggi | Berulang untuk operator | Lebih sesuai untuk ujian berprogram berulang |
Bukan kerana ujian automatik sentiasa lebih baik.
Ia adalah kedua-dua pendekatan ini mengoptimumkan bahagian ujian yang berbeza.
Pilih automasi untuk kawalan pengukuran—bukan semata-mata kerana automasi kedengaran lebih maju.
Apa yang sebenarnya dikawal oleh automasi di bawah ASTM D7860
Setelah spesimen dipasang dengan betul, automasi menghapuskan satu pembolehubah penting daripada proses: operator tidak lagi perlu menghasilkan semula gerakan putaran secara manual untuk setiap ujian.
Mesin boleh melakukan putaran mengikut keadaan yang diprogramkan manakala transduser mengukur tindak balas tork.
Untuk kerja kejuruteraan perbandingan, ini boleh memudahkan input mekanikal untuk dihasilkan semula dari satu spesimen ke spesimen lain.
Tetapi automasi tidak membaiki tetapan yang buruk.
Botol yang dijepit dengan salah masih dijepit dengan salah.
Penutup yang tergelincir di lampu atas masih menghasilkan kejadian mekanikal yang tidak sah.
Pakej yang tidak sejajar tidak menjadi sejajar kerana putaran bermotor.
Dan sensor dengan julat pengukuran yang tidak sesuai kekal sebagai sensor yang salah.
Cara yang lebih baik untuk memikirkan ujian tork automatik ialah:
automasi mengawal gerakan; peralatan dan tetapan menentukan sama ada pergerakan itu dipindahkan dengan betul ke DUT.
Perbezaan ini amat penting apabila memilih peralatan.
Same closure. Proses Pengukuran yang berbeza.
Andaikan makmal pembungkusan ingin membandingkan tiga reka bentuk penutupan selepas 1 hari, 7 hari dan 14 hari penyediaan.
Makmal ini bukan sekadar mengumpul sembilan nombor.
Ia membandingkan tingkah laku mekanikal merentasi pelbagai keadaan.
Dengan pendekatan manual, teknik operator menjadi salah satu pembolehubah yang mesti dikawal melalui prosedur.
Dengan pendekatan automatik, makmal menghabiskan lebih banyak masa mengkonfigurasi spesimen dan perlengkapan, tetapi mendapat kawalan yang lebih ketat ke atas keadaan putaran semasa pengukuran.
Kedua-dua pendekatan ini tidak menghapuskan keperluan untuk amalan ujian yang baik.
Mereka hanya meletakkan kawalan di tempat yang berbeza.
Di mana ujian tork penutupan menjadi salah
Beberapa ralat paling menyusahkan menghasilkan angka yang sangat boleh dipercayai.
Itulah yang menjadikannya sukar untuk dikesan.
Fixture slippage
Jika penutupan tergelincir di dalam lampu atas atau bekas berputar di bahagian bawah, sebahagian putaran yang diarahkan berlaku pada antara muka lampu dan bukannya pada benang penutupan.
Instrumen ini masih boleh memaparkan tork.
Itu tidak bermakna peristiwa mekanikal yang dimaksudkan diukur dengan betul.
Pengapit bekas yang berlebihan
Meningkatkan daya pengapit boleh menghentikan pergerakan, tetapi ia juga boleh mengubah bentuk pembungkusan yang fleksibel.
Peralatan harus menahan kontena—bukan mereka bentuk semula.
Penjajaran luar paksi
Paksi penutupan, paksi pakej dan paksi pengukuran harus membentuk sistem putaran yang munasabah.
Ketidaksejajaran boleh menyebabkan beban mekanikal yang tidak diingini dalam apa yang sepatutnya menjadi pengukuran tork.
Gerakan manual tidak konsisten
Ini penting terutamanya apabila keputusan menunjukkan lebih banyak taburan daripada yang dijangkakan.
Sebelum membuat kesimpulan bahawa penutupan tidak konsisten, periksa sama ada tindakan penyingkiran itu sendiri dihasilkan semula secara konsisten.
Julat sensor salah
Kesilapan biasa dalam pemilihan peralatan ialah memilih hanya mengikut kapasiti maksimum.
Andaikan tork penyingkiran normal adalah agak rendah tetapi sensor yang dipilih mempunyai julat skala penuh yang sangat luas.
Sistem ini secara teknikalnya mungkin meliputi peristiwa tersebut walaupun tidak sesuai dengan ukuran yang diminati.
Soalan yang lebih baik ialah:
Apakah julat tork sebenar yang akan dihasilkan oleh spesimen?
Pengkondisian tidak konsisten
Pengekalan tork secara eksplisit dikaitkan dengan keadaan persekitaran dari masa ke masa dalam kedua-dua kaedah ASTM. Jika spesimen tidak berkongsi sejarah pengkondisian yang setara, ujian ini membandingkan lebih daripada tingkah laku penutupan.
mulakan dengan kaedah yang diperlukan—kemudian pertimbangkan isipadu ujian
Kemudahan peralatan tidak sepatutnya menentukan piawaian.
Jika spesifikasi pelanggan, protokol pengesahan, lukisan atau prosedur dalaman memerlukan ASTM D2063/D2063M, keperluan itu akan diutamakan.
Begitu juga, jika ASTM D7860 dinyatakan, menggantikan pengukuran manual hanya kerana ia lebih mudah tidak akan meniru kaedah automatik yang diterangkan oleh piawaian.
Apabila kaedah adalah tidak ditentukan terlebih dahulu, keputusan praktikal menjadi lebih menarik.
Ask:
Berapa banyak spesimen yang sedang diuji?
Berapa kerap geometri pakej berubah?
Adakah gerakan penyingkiran yang dihasilkan secara manual boleh diterima untuk objektif kejuruteraan?
Adakah kajian ini memerlukan kelajuan putaran atau ramp tork yang ditetapkan?
Sejauh mana pentingnya kebebasan operator?
Adakah objektifnya pemeriksaan tork rutin atau kajian perbandingan terkawal?
Soalan-soalan ini memberitahu anda lebih banyak tentang peralatan yang sesuai berbanding perkataan "automatik."
Penutupan tahan kanak-kanak perlu perhatian berasingan
Jangan anggap bahawa D2063 dan D7860 mempunyai skop penutupan yang sama.
ASTM D7860 secara jelas mentakrifkan kaedah untuk penutupan benang berterusan yang tahan kanak-kanak serta yang tidak tahan kanak-kanak. Bahagian kepentingan dan penggunaannya juga membezakan sistem yang tidak tahan kanak-kanak dengan daya ke bawah sifar daripada sistem CR tolak-bawah-dan-pusing yang ditakrifkan di mana tork aplikasi dan daya ke bawah diketahui.
Itu adalah isu peralatan yang penting.
Untuk penutupan biasa, daya paksi yang tidak diingini boleh mencemarkan keadaan ujian yang dimaksudkan.
Untuk konfigurasi push-down-and-turn yang ditakrifkan, daya paksi boleh menjadi sebahagian daripada peristiwa mekanikal yang diperlukan.
Jadi sebelum membincangkan julat tork atau kelengkapan, kenal pasti mekanisme penutupan.

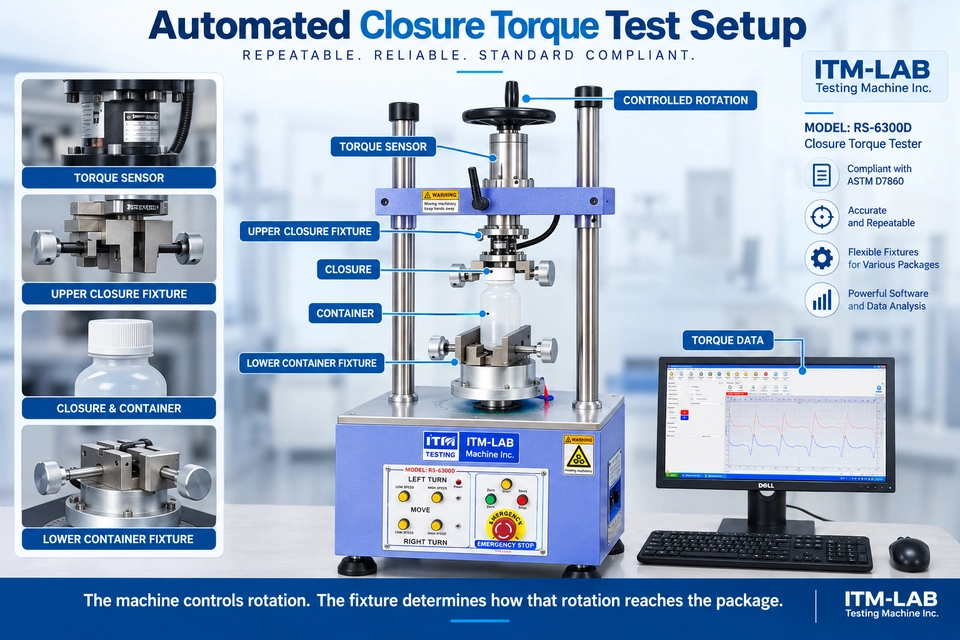

Mengkonfigurasi Penguji Tork Penutupan Automatik
Untuk aplikasi di mana ujian automatik sesuai, memilih mesin berdasarkan kapasiti tork maksimum sahaja adalah satu kesilapan.
Untuk sistem seperti ITM-LAB RS-6300D, kita biasanya akan bermula dengan pakej sebenar dan keperluan ujian.
1. Julat tork yang dijangka
Berikan tork aplikasi yang dijangka dan tork penyingkiran jika tersedia.
Sensor mesti merangkumi jangkaan peristiwa dan variasi produk tertinggi, tetapi ia juga harus dipadankan dengan betul kepada julat kerja normal.
Lebih besar tidak secara automatik lebih baik.
2. Geometri Penutupan
Hantar diameter penutup, ketinggian dan sebaiknya gambar atau lukisan.
Penutup beralur, penutupan licin, penutupan cetek atau geometri luar biasa mungkin memerlukan pemasangan atas yang berbeza.
3. Geometri Kontena
Botol itu sama pentingnya dengan penutupnya.
Botol silinder yang tegar jauh lebih mudah diikat berbanding bekas dinding nipis, fleksibel atau tidak teratur.
Untuk pakej yang luar biasa, kebolehlaksanaan pemasangan boleh menjadi persoalan utama kejuruteraan.
4. Upper Fixture
Lampu atas mesti mengaktifkan penutup dengan cukup kuat untuk menghantar putaran tanpa tergelincir atau merosakkannya secara tidak perlu.
Lampu harus mengikuti geometri penutupan sebenar dan bukannya memaksa setiap produk ke dalam satu konsep genggaman universal.
5. Fixture Bawah
Lampu bawah menahan kontena manakala sistem atas menggunakan putaran.
Ia memerlukan keupayaan pegangan yang mencukupi tanpa memperkenalkan deformasi pakej yang berlebihan.
Ini adalah salah satu sebab mengapa sampel produk sebenar atau dimensi terperinci adalah bernilai sebelum konfigurasi peralatan.
6. Keadaan Putaran
Untuk ujian automatik jenis D7860, tetapkan syarat putaran yang diperlukan dan bukannya menganggap "putaran automatik" sebagai spesifikasi yang mencukupi.
ASTM D7860 menerangkan operasi pada kelajuan putaran yang diketahui atau ramp tork yang diketahui.
7. Daya paksi
Tentukan sama ada mekanisme penutupan memerlukan daya ke bawah yang terkawal.
Ini menjadi sangat penting dengan sistem CR push-down-and-turn yang ditakrifkan.
8. Keperluan Data
Adakah anda hanya memerlukan keputusan tork yang ditetapkan?
Atau adakah program kejuruteraan juga memerlukan data rakaman yang lebih terperinci untuk perbandingan antara spesimen?
Tentukan ini sebelum mengkonfigurasi perisian dan keperluan pelaporan.
Apa yang kami perlukan sebelum mengesyorkan sistem automatik
Jika pelanggan meminta kami untuk penguji tork penutupan automatik, maklumat berguna pertama bukan sekadar:
"Saya perlukan mesin 10 N·m."
Kami lebih suka tahu:
- applicable standard and edition
- closure type
- diameter penutupan
- dimensi kontena
- foto atau lukisan pakej lengkap
- application torque
- jangkaan tork penyingkiran
- syarat putaran diperlukan
- sama ada daya paksi diperlukan
- bilangan spesimen setiap kumpulan atau sehari
- keputusan yang diperlukan dan output data
Maklumat ini membolehkan kami menilai keseluruhan sistem pengukuran: sensor + putaran + lampu atas + DUT + peralatan bawah + pemerolehan data.
Jadi, ASTM D2063 atau ASTM D7860?
Tiada jawapan universal yang berguna yang mengatakan ujian automatik harus menggantikan ujian manual.
Untuk sejumlah kecil pengukuran mudah, ujian manual mungkin lebih mudah dan sangat sesuai apabila ia sepadan dengan kaedah yang diperlukan.
Untuk kerja perbandingan berulang di mana kawalan acara putaran penting, ujian automatik boleh membenarkan penyediaan spesimen tambahan dengan mengurangkan kebergantungan pada putaran yang dihasilkan secara manual.
ASTM mencerminkan perbezaan itu dengan mengekalkan pendekatan aktif yang berasingan: D2063/D2063M-24 untuk ujian tork manual bukan automatik dan D7860-14(2022) untuk ujian tork automatik.
Oleh itu, keputusan peralatan hendaklah mengikut susunan berikut:
Standard → Sistem Penutupan → Objektif Pengukuran → Isipadu Ujian → Julat Tork → Peralatan → Kawalan Gerakan → Data
Bukan:
Manual → lama
Automatik → lebih baik
Perbezaan itu penting apabila membina ujian yang menghasilkan data yang boleh anda bandingkan.
Konfigurasikan Ujian Tork Penutupan dengan ITM-LAB
Untuk konfigurasi automatik RS-6300D, hantarkan kepada kami foto atau lukisan botol dan penutup sebenar, dimensi pakej, julat tork yang dijangka, piawaian yang berkenaan, isipadu ujian dan data yang diperlukan.
Untuk penutupan luar biasa atau bekas fleksibel, hantar geometri pakej terlebih dahulu.
Dalam banyak projek, memilih julat tork adalah mudah.
Mereka bentuk antara muka yang betul antara penguji dan pakej adalah bahagian yang lebih penting.
